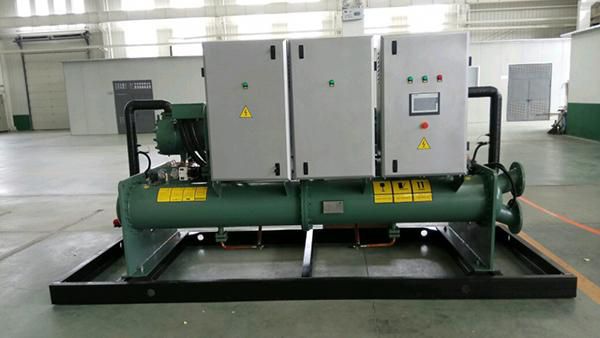

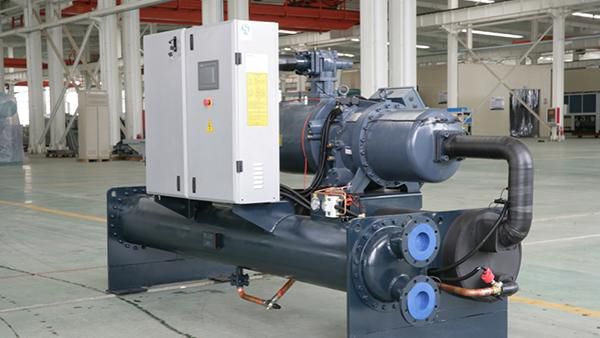

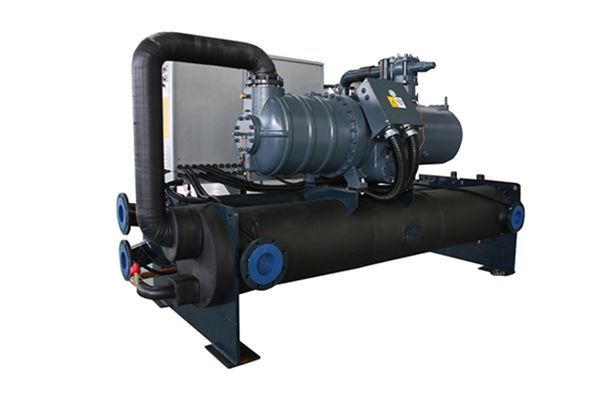

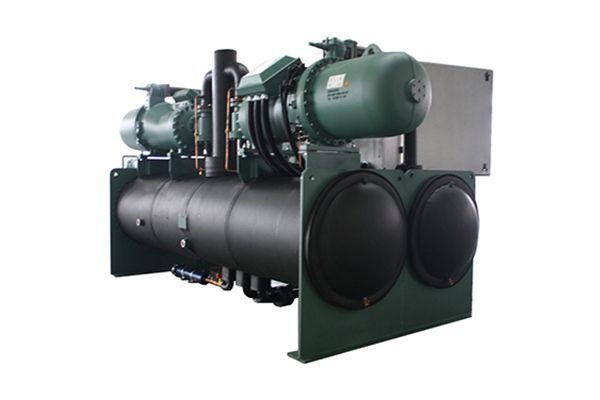

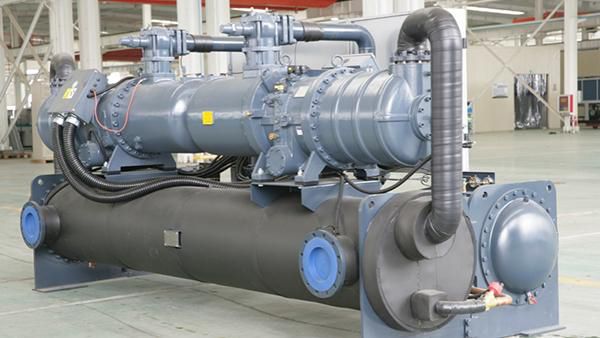

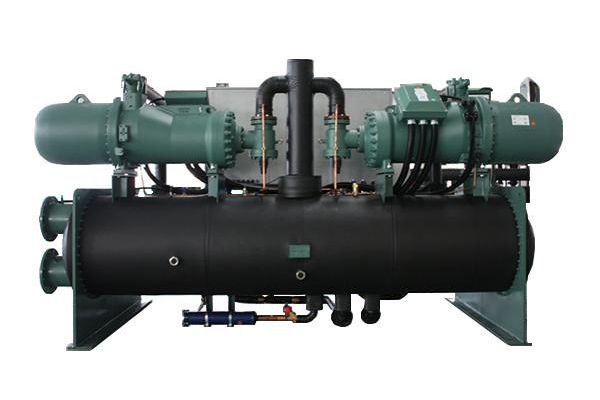

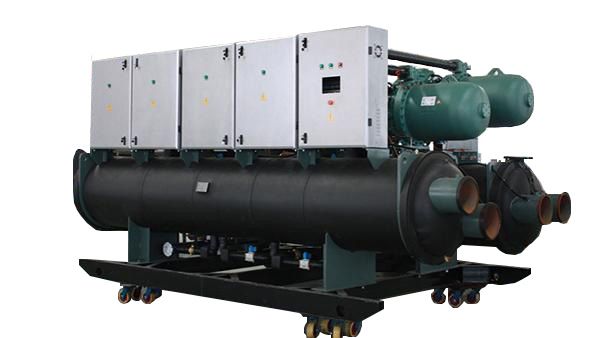

Chiller de tornillo refrigerado por agua de 200kW~2200kW

Aplicación

El chiller de tornillo refrigerado por agua, está diseñado y fabricado para para aplicaciones de refrigeración y recuperación térmica en estructuras residenciales y comerciales grandes tales como centros comerciales, edificios de oficinas, hoteles, y hospitales.

Parámetros
Condición de la torre de refrigeración, chiller de tornillo refrigerado por agua tipo R22
Modelo 200W 240W 280W 320W 380W 460W 500W 580W 700W 820W 940W 1100W
Capacidad de refrigeración KW 198 246 281 317 379 452 503 577 704 817 934 1066
Potencia de entrada KW 41 52 59 63 75 90 98 110 136 154 172 195
Fuente de alimentación 380V / 3PH / 50HZ 380V / 3PH / 50HZ
Control de energía 25% ~ 100% 25% ~ 100%
Compresor Tipo Tipo tornillo semi-hermético Tipo tornillo semi-hermético
Cantidad 1 1
Modelo del arranque Y-△ Y-△
Refrigerante Tipo R22 /R407c R22 /R407c
Carga (kg) 34 49 56 60 62 74 81 92 111 128 145 164
Control EXV EXV
Evaporador Tipo Carcasa y tubo Carcasa y tubo
Caída de presión KPa 70 ~ 90 70 ~ 90
Tamaño del tubo de conexión (DN) 80 100 100 100 100 125 125 150
Temperatura del agua de entrada / salida 12/7 12/7
Flujo de agua refrigerada m³/h 33.4 42.3 48.3 54.5 65 77 86 99 121 140 161 183
Condensador Tipo Carcasa y tubo Carcasa y tubo
Caída de presión KPa 70 ~ 90 70 ~ 90
Tamaño del tubo de conexión (DN) 80 100 100 100 100 125 125 150
Temperatura del agua de entrada / salida 30/35 30/35
Flujo de agua refrigerada m³/h 41.7 51.3 58.5 66 78 93 103 118 145 167 190 217
Estructura Vertical Vertical Horizontal
Dimensión L mm 2500 2500 2500 3050 3050 3050 3050 3440 3440 3440 3440 3480
An mm 1120 1120 1120 1120 1120 1120 1120 1220 1340 1340 1340 1340
Alt mm 1920 1920 1920 1920 1920 2000 2000 1620 1650 1650 1650 1680
Peso neto KG 1560 1650 1750 1750 1750 2370 2760 2880 3400 3500 3780 4250
Peso de trabajo KG 1660 1750 1870 1950 1950 2570 3000 3100 3700 3850 4050 4600
Medidas de protección 1. Protección de alto y bajo voltaje; 2. Protección anticongelante; 3. Control de temperatura; 4. Protección de potencia anti-face; 5. Protección de alta/baja presión; 6. Protección de temperatura de escape de alta presión; 7. Protección de sobrecalentamiento del motor integrado; 8. Protección de sobre-corriente; 9. Válvula de seguridad; 10.Válvula antirretorno

Notas:
1. La presión de apoyo máxima del lado del agua es de 1MPa.
2. La recuperación térmica tanto parcial como total es opcional.
3. El suministro de diferentes potencias es opcional.

Condición de la torre de refrigeración, chiller de tornillo refrigerado por agua tipo R134a
Modelo 240W 280W 320W 380W 440W 500W 540W 680W 480W 560W 640W 760W 880W 1000W 1200W 1360W
Capacidad de refrigeración KW 196 243 271 310 373 430 493 540 685 486 535 621 746 850 986 1081 1371
Potencia de entrada KW 44.6 53 59 67 79 87 98 108 134 105 119 133 158 175 196 216 267
Fuente de alimentación 380V / 3PH / 50HZ
Control de energía 25% ~ 100%
Compresor Tipo Tipo tornillo semi-hermético
Cantidad 2
Modelo del arranque Y-△
Refrigerante Tipo R134a R134a
Carga (kg) 35 41 45 51 61 68 79 85 107 82 90 102 122 136 158 170 214
Control EXV EXV
Evaporador Tipo Carcasa y tubo
Caída de presión KPa 70 ~ 90 70 ~ 90
Tamaño del tubo de conexión (DN) 100 100 100 100 100 125 125 150 125 125 150 150 150 150 200 200
Temperatura del agua de entrada / salida 12/7 12/7
Flujo de agua refrigerada m³/h 29.2 42 46 53 64 73 85 93 118 84 92 107 128 146 170 186 236
Condensador Tipo Carcasa y tubo
Caída de presión KPa 70 ~ 90 70 ~ 90
Tamaño del tubo de conexión (DN) 100 100 100 100 100 125 125 150 125 125 150 150 150 150 200 200
Temperatura del agua de entrada / salida 30/35 30/35
Flujo de agua refrigerada m³/h 35.9 51 56 65 78 88 102 112 141 102 112 130 155 176 203 223 282
Estructura Vertical Horizontal
Dimensión L mm 2500 3480 3480 3050 3480 3480 3480 3480 3480 4550 4550 4550 4550 4550 4550 4550 4550
An mm 1000 1300 1300 1150 1300 1340 1340 1340 1340 1200 1200 1200 1500 1500 1500 1500 1620
Alt mm 1600 1600 1600 1930 1600 1680 1680 1680 1680 2000 2100 2150 1770 1820 1850 1850 1920
Peso neto KG 1800 2450 2850 2950 3500 3600 3900 4360 4380 4580 4720 5380 5420 5920 6450 7150
Peso de trabajo KG 1950 2600 3020 3120 3650 3750 4100 4560 4500 4800 4950 5620 5660 6220 6750 7500
Medidas de protección

Notas:
1. La presión de apoyo máxima del lado del agua es de 1MPa.
2. La recuperación térmica tanto parcial como total es opcional.
3. El suministro de diferentes potencias es opcional.

Condición de la torre de refrigeración, chiller de tornillo refrigerado por agua tipo inundación R22
Modelo 560W 640W 760W 920W 1100W 1200W 800W 1000W 1120W 1280W 1520W 1840W 2200W 2400W
Capacidad de refrigeración KW 487 561 637 747 910 1044 1190 804 974 1122 1274 1493 1820 2087 2381
Potencia de entrada KW 87 98 114 128 155 175 197 149 174 196 228 256 311 349 394
Fuente de alimentación 380V / 3PH / 50HZ
Control de energía 25% ~ 100%
Compresor Tipo Tipo tornillo semi-hermético Tipo tornillo semi-hermético
Cantidad 1 2
Modelo del arranque Y-△ Y-△
Refrigerante Tipo R22 /R407c R22 /R407c
Carga (kg) 66 80 90 101 118 142 162 183 132 160 180 202 236 284 324 366
Control EXV EXV
Evaporador Tipo Carcasa y tubo Carcasa y tubo
Caída de presión KPa 70 ~ 90 70 ~ 90
Tamaño del tubo de conexión (DN) 100 125 125 150 150 150 150 150 150 150 200 200 200 250 250
Temperatura del agua de entrada / salida 12/7 12/7
Flujo de agua refrigerada m³/h 69 84 97 110 128 157 180 205 138 168 193 219 257 313 359 410
Condensador Tipo Carcasa y tubo Carcasa y tubo
Caída de presión KPa 70 ~ 90 70 ~ 90
Tamaño del tubo de conexión (DN) 100 125 125 150 150 150 150 150 150 150 200 200 200 250 250
Temperatura del agua de entrada / salida 30/35 30/35
Flujo de agua refrigerada m³/h 82 99 113 129 150 183 210 239 164 198 227 258 301 366 419 477
Estructura Vertical
Dimensión L mm 3400 3400 3400 3400 3400 3400 3400 3400 4100 4200 4200 4200 4460 4950 5150 5200
An mm 1320 1400 1400 1460 1650 1650 1720 1720 1500 1550 1550 1650 1750 1750 1750 1900
Alt mm 1650 1680 1680 1700 1810 1810 1850 1850 1820 1860 1860 1900 1970 1970 1970 2020
Peso neto KG 2450 2850 2950 3500 3600 3900 4360 4380 4580 4720 5380 5420 5920 6450 7150
Peso de trabajo KG 2600 3020 3120 3650 3750 4100 4560 4500 4800 4950 5620 5660 6220 6750 7500
Medidas de protección 1. Protección de alto y bajo voltaje; 2. Protección anti-congelamiento; 3. Control de temperatura; 4. Protección de potencia anti-fase; 5. Protección de alta/baja presión; 6. Protección de temperatura de escape de alta presión; 7. Protección de sobrecalentamiento del motor integrado; 8. Protección de sobre-corriente; 9. Válvula de seguridad; 10.Válvula antirretorno

Notas:
1. La presión de apoyo máxima del lado del agua es de 1MPa.
2. La recuperación térmica tanto parcial como total es opcional.
3. El suministro de diferentes potencias es opcional.

Condición de la torre de refrigeración, chiller de tornillo refrigerado por agua tipo inundado R134a
Modelo 260W 300W 340W 400W 460W 560W 600W 760W 520W 600W 680W 800W 920W 1120W 1200W 1520W
Capacidad de refrigeración KW 267 294 342 411 468 543 595 755 535 589 683 821 936 1086 1190 1510
Potencia de entrada KW 52 59 66 78 87 97 107 132 104 118 132 156 173 194 214 265
Fuente de alimentación 380V / 3PH / 50HZ 380V / 3PH / 50HZ
Control de energía 25% ~ 100% 25% ~ 100%
Compresor Tipo Tipo tornillo semi-hermético Tipo tornillo semi-hermético
Cantidad 1 2
Modelo del arranque Y-△ Y-△
Refrigerante Tipo R134a R134a
Carga 45 49 56 67 75 86 94 118 90 98 112 134 150 172 188 236
(kg)
Control EXV EXV
Evaporador Tipo Carcasa y tubo Carcasa y tubo
Caída de presión KPa 70 ~ 90 70 ~ 90
Tamaño del tubo de conexión (DN) 100 100 100 100 100 125 125 150 125 125 150 150 150 150 200 200
Temperatura del agua de entrada y salida 12/7 12/7
Flujo de agua refrigerada m³/h 46 51 59 71 81 93 102 130 92 101 118 141 161 187 205 260
Condensador Tipo Carcasa y tubo Carcasa y tubo
Caída de presión KPa 70 ~ 90 70 ~ 90
Tamaño del tubo de conexión (DN) 100 100 100 100 100 125 125 150 125 125 150 150 150 150 200 200
Temperatura del agua de entrada y salida 30/35 30/35
Flujo de agua refrigerada m³/h 55 61 70 84 95 110 121 153 110 122 140 168 191 220 242 305
Estructura Vertical Vertical
Dimensión L mm 3400 3400 3400 3400 3400 3400 3400 3400 4100 4200 4200 4200 4460 4950 5150 5200
W mm 1320 1400 1400 1460 1650 1650 1720 1720 1500 1550 1550 1650 1750 1750 1750 1900
H mm 1650 1680 1680 1700 1810 1810 1850 1850 1820 1860 1860 1900 1970 1970 1970 2020
Peso neto KG 1800 2450 2850 2950 3500 3600 3900 4360 4380 4580 4720 5380 5420 5920 6450 7150
Peso de trabajo KG 1950 2600 3020 3120 3650 3750 4100 4560 4500 4800 4950 5620 5660 6220 6750 7500
Medidas de protección 1. Protección de alto y bajo voltaje; 2. Protección anticongelante; 3. Control de temperatura; 4. Protección de potencia anti-fase; 5. Protección de alta/baja presión; 6. Protección de temperatura de escape de alta presión; 7. Protección de sobrecalentamiento del motor integrado; 8. Protección de sobre-corriente; 9. Válvula de seguridad; 10.Válvula antirretorno

Notas:
1. La presión de apoyo máxima del lado del agua es de 1MPa.
2. La recuperación térmica tanto parcial como total es opcional.
3. El suministro de diferentes potencias es opcional.

Características

1. Compresor:
a. Diseño de tornillo doble semi-cerrado. Las piezas comprimidas se componen de dos rotores entrelazados, diseñados para minimizar la vibración. El diseño a tornillo conduce a una alta eficiencia y un flujo de aire suave a través del proceso de entrada, compresión y escape.
b. El equipo no necesita lubricarse manualmente.
c. El sistema de control del volumen del compresor puede realizar fácilmente la operación de carga parcial. El compresor logra del 25 al 100% del ajuste de energía seccional o no seccional para ser completamente compatible con las cargas de construcción.

Ventajas
Los componentes movibles son sólo 1/4 que los de los compresores a pistón. Las piezas vulnerables están minimizadas y los procesos de inhalación y escape son suaves y continuos sin el fenómeno de pulso. El equipo no es sensible a la compresión húmeda y es altamente resistente impactos de líquido fuertes.

2. Termocambiador tipo carcasa y tubo
Carcasa: las vasijas de presión se construyen desde placas de acero de alta calidad. Su fabricación y prueba cumple con las normas de las vasijas de presión para equipos de refrigeración JB/T4750-2003. La superficie exterior presenta materiales de preservación y aislación térmica impermeables e ignífugos. El deflector del evaporador adopta plástico de ingeniería PVC que tiene una excelente resistencia a la corrosión y buena impermeabilidad al aire para hacer que el flujo de agua refrigerada suba y baje a lo largo de él. Esto mejora la capacidad de intercambio térmico del evaporador.

La entrada refrigerante está equipada con un dispositivo de balanceo del flujo para poder distribuir el refrigerante de forma uniforme en el tubo de cobre del termocambiador. Esto mejora la eficiencia del intercambio térmico de toda la unidad.

El tubo de cobre corrugado DAC del tanque interno del termocambiador, mejora la eficiencia. La capacidad de intercambio térmico de energía lateral para el refrigerante mejora el efecto de enfriamiento y calentamiento de la unidad.

3. Válvula de expansión
El sistema de control electrónico de la válvula de expansión puede lograr un control preciso de hasta 2600 pasos. Según el sobrecalentamiento de succión y la presión de saturación, combinado con el sistema de control electrónico, podemos controlar el flujo refrigerante de forma precisa, para garantizar que la unidad esté siempre en las mejores condiciones de operación y se pueda lograr la capacidad de producción máxima. La adopción de los tubos de transferencia de calor eficientes mejora la eficiencia energética y la efectividad.

4. Gabinete de control de distribución
El gabinete de control de distribución se compone del equipo de arranque del compresor, un protector de potencia y un controlador micro-computarizado. El controlador micro-computarizado puede funcionar de forma estable y segura bajo un rango de temperatura de -15℃ a 65℃. Está equipado con una interfaz de comunicación estándar RS-232 y RS-485. Puede recibir señales remotas para el arranque y el apagado.

5. Controlador micro-computarizado
La temperatura del agua fría se puede establecer y mostrar. Están disponibles las funciones de arranque, apagado y control de energía automáticos. La máquina se maneja por medio de la pantalla táctil. Se muestra la magnitud de la corriente (opcional), el estado de funcionamiento, el estado de advertencia y el tiempo de funcionamiento del compresor. Una vez que se recupera la energía, luego de una falla, la unidad puede volver a arrancar automáticamente. Función de protección de contraseña.

6. Equipo de seguridad
Interruptor de alto y bajo voltaje, control de temperatura anti-congelamiento, calentador de aceite lubricante, válvula antirretorno para el escape a alta presión, filtro seco del elemento filtrante reemplazable, piezómetro, interruptor para corte de emergencia, protector contra sobrecarga, protector de energía, inyector refrigerante.
