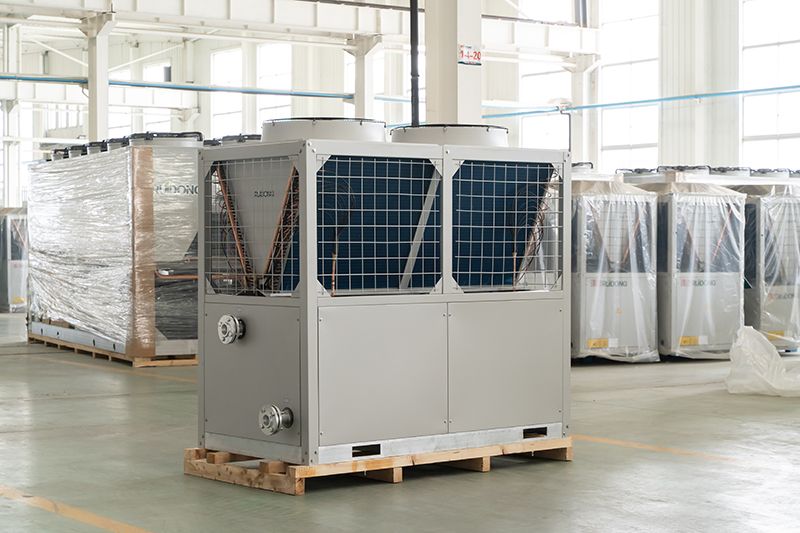

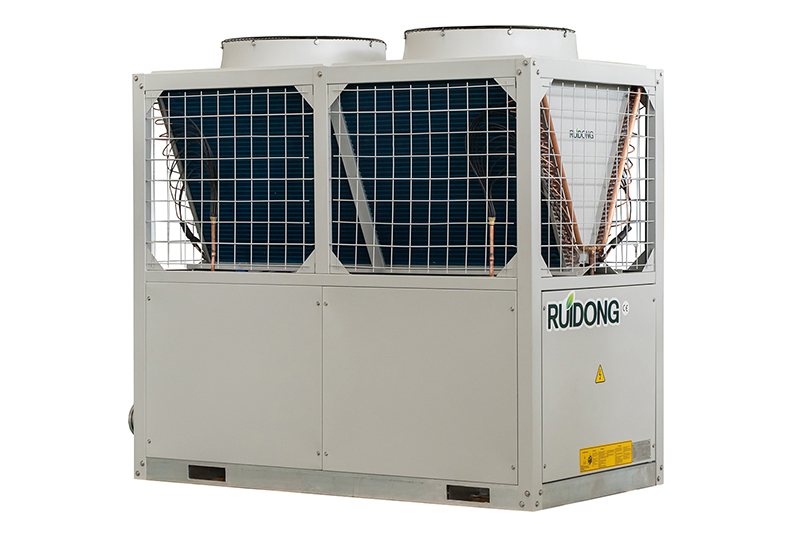

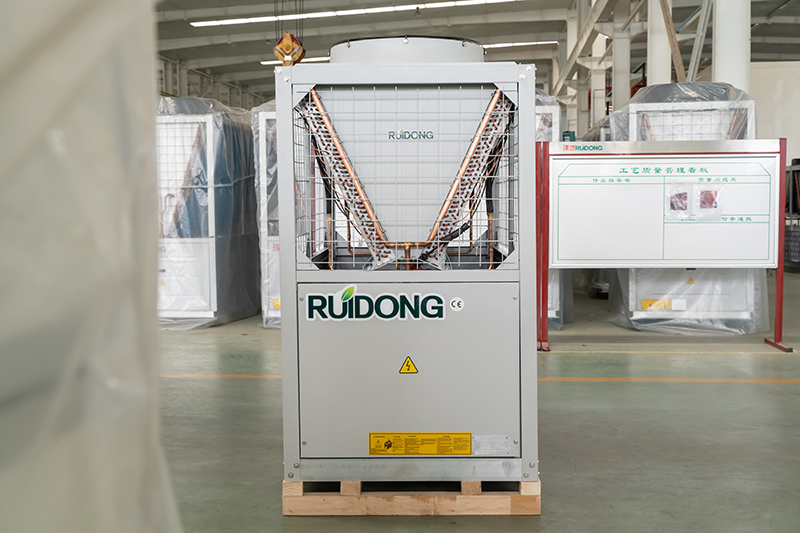

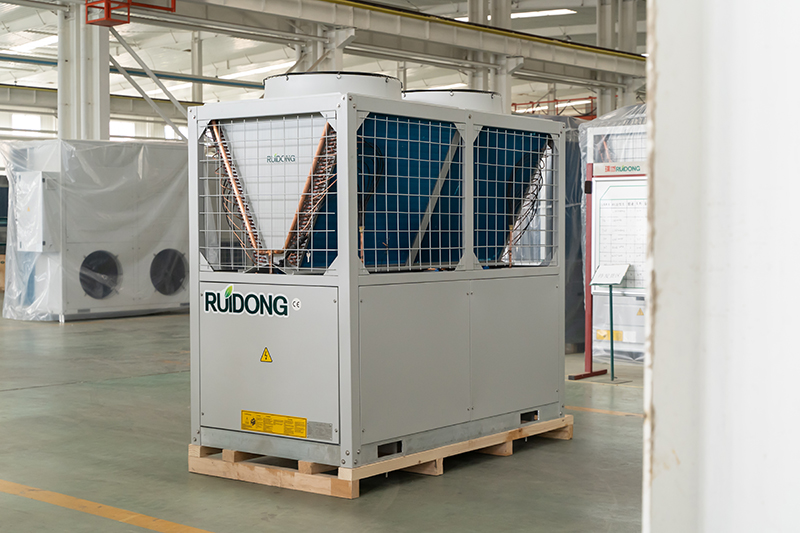

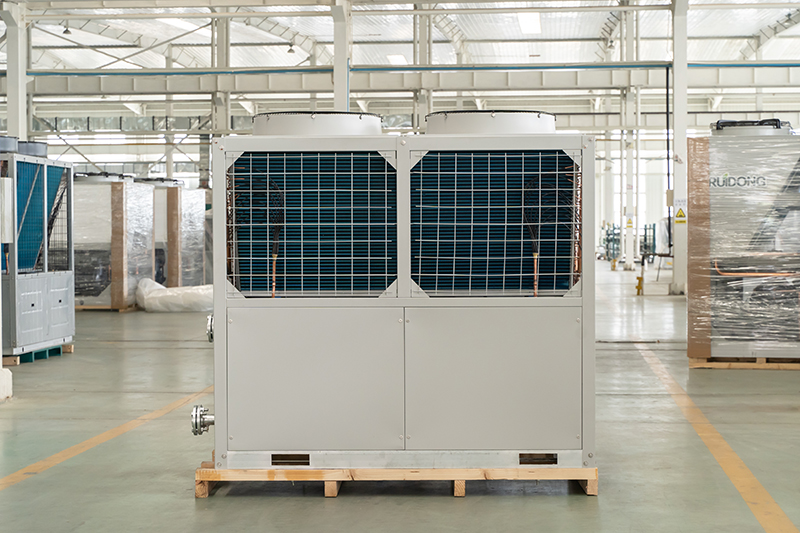

Chiller scroll refrigerado por aire y bomba de calor, 60kW-480kW

Chiller scroll refrigerado por aire y bomba de calor, 60kW-480kW
  • Chiller scroll refrigerado por aire y bomba de calor, 60kW-480kW
  • Chiller scroll refrigerado por aire y bomba de calor, 60kW-480kW
  • Chiller scroll refrigerado por aire y bomba de calor, 60kW-480kW
  • Chiller scroll refrigerado por aire y bomba de calor, 60kW-480kW
  • Chiller scroll refrigerado por aire y bomba de calor, 60kW-480kW
    • Descargar
    Contacto
    Video
    Parámetros técnicos

    Modelo
    RLSFW60(R)
    RLSFW68(R)
    RLSFW75(R)
    RLSFW90(R)
    RLSFW120(R)
    RLSFW136(R)
    RLSFW150(R)
    RLSFW180(R)
    RLSFW240(R)
    RLSFW360(R)
    RLSFW480(R)
    Capacidad de enfriamiento nominal kW 56 68 71 86 116 136 142 172 232 352 464
    Potencia de entrada de refrigeración kW 16.3 21.1 20.6 27.8 35.8 42.2 41.2 55.6 71.6 110 143.2
    EER 3.44 3.22 3.45 3.09 3.24 3.22 3.45 3.09 3.24 3.20 3.24
    Corriente de funcionamiento A 28.8 41.2 44 45.2 54.2 80.4 88 90.4 108.4 192 215.4
    Capacidad de calefacción nominal kW 59.4 70 72 92.4 124 140 144 184.8 248 366 496
    Potencia de entrada de calefacción kW 16.1 22.1 20.3 27.2 35.1 44.1 40.5 54.4 70.2 106.6 140.4
    COP 3.69 3.17 3.55 3.40 3.53 3.17 3.56 3.40 3.53 3.43 3.53
    Corriente de funcionamiento A 28.5 39.5 43 41.3 53.3 76.4 86 82.6 106.7 190.8 213.3
    Máx. corriente de funcionamiento A 41 48.2 61.2 71 86 96.4 122.4 142 172 244 345
    Diámetro del cable (Distancia del cable de cobre ≤20 metros) mm² 3*16+2*10 3*16+2*10 3*25+2*16 3*25+2*16 3*35+2*16 3*35+2*16 3*50+2*25 (3*25+2*16)*2 (3*35+2*16)*2 3*150+2*70 3*185+2*95
    Compresor Tipo Scroll hermético
    Cantidad 2 2 1 2 2 4 2 4 4 4 4
    Voltaje de potencia 380V/3PH/50HZ
    Modo de inicio Inicio directo
    Refrigerante Tipo R410A/R407C
    Carga (kg) 6*2 6.5*2 13.5 8*2 12*2 6.5*4 13.5*2 8*4 12*4 16*4 24*4
    Control Válvula de expansión electrónica (EXV)
    Evaporador Tipo Tipo de carcasa y tubo
    Caída de presión de agua kPa 70 70 70 70 70 70 70 70 70 70 70
    Diámetro de la tubería de agua DN 50 50 50 50 65 65 65 65 80 100 125
    Flujo de agua m3/h 9.6 11.7 12.2 14.8 20.0 23.4 24.4 29.6 40.0 60.5 79.8
    Tipo de condensador Tubo de cobre roscado internamente y aletas de aluminio hidrófilo
    Ventilador de condensador Tipo de ventilador Axial Axial Axial Axial Axial Axial Axial Axial Axial Axial Axial
    Cantidad de ventilador 2 2 2 2 2 4 2 4 4 8 10
    Potencia kW 0.55*2 0.75*2 0.75*2 1.1*2 1.5*2 0.75*4 1.8*2 1.1*4 1.5*4 1.1*8 1.1*10
    Flujo de aire m3/h 20000 25000 25000 32000 40000 50000 44000 64000 80000 128000 160000
    Dimensión L mm 2110 2110 2110 2110 2280 2120 2280 2330 2330 4100 5010
    An mm 1080 1080 1080 1080 1200 2160 1200 2217 2217 2250 2250
    Al mm 1870 1870 2070 2070 2080 1890 2330 2080 2080 2440 2440
    Peso neto kg 700 700 660 900 920 1360 980 1800 2100 3800 4500
    Peso de operación kg 760 760 690 980 1120 1480 1180 1960 2240 4180 4980
    Ruido dB(A) 73 73 74 73 76 73 78 78 78 80 80
    Observaciones 1. Condiciones de trabajo estándar de enfriamiento: temperatura ambiente 35°CDB/24°CWB; temperatura de entrada de agua fría 12°C, temperatura de salida 7°C
    2. Condiciones de trabajo estándar de calefacción I: temperatura ambiente 7°CDB/6CWB; temperatura de entrada de agua fría 40°C, temperatura de salida 45°C
    Principales medidas de protección 1. Protección de alta y baja tensión
    2. Protección anticongelante
    3. Control de temperatura
    4. Protección contra pérdida de fase
    5. Protección de alta y baja presión
    6. Protección de la temperatura de escape de alta presión
    7. Protección contra sobrecalentamiento del motor incorporada
    8. Protección contra sobrecorriente
    9. Válvula de seguridad
    10. Válvula de retención
    Opciones adicionales Bomba de agua interna y tanque de expansión, módulo RS485, función de enfriamiento durante todo el año, controlador WIFI, amortiguador de resorte, almohadilla de choque de goma, etc.

    Modelo
    RLSFW60RD
    RLSFW68RD
    RLSFW75RD
    RLSFW90RD
    RLSFW120RD
    RLSFW136RD
    RLSFW150RD
    RLSFW180RD
    RLSFW240RD
    RLSFW360RD
    RLSFW480RD
    Capacidad de enfriamiento nominal kW 56 68 70 86 116 136 140 172 232 352 464
    Potencia de entrada de refrigeración kW 16.3 21.1 22.8 27.8 35.8 42.2 45.6 55.6 71.6 110 143.2
    EER 3.44 3.22 3.07 3.09 3.24 3.22 3.07 3.09 3.24 3.20 3.24
    Corriente de funcionamiento A 24.8 41.2 44 42.4 54.4 82.4 88 84.8 108.8 192 217.6
    Capacidad de calefacción nominal I kW 59.4 78 85 92.4 124 156 170 184.8 248 366 496
    Potencia de entrada de calefacción I kW 16.1 22.3 22.5 27.2 35.1 44.7 45 54.4 70.2 106.6 140.4
    COP I 3.69 3.50 3.78 3.40 3.53 3.49 3.78 3.40 3.53 3.43 3.53
    Corriente de funcionamiento A 24.5 41.6 43 41.3 53.3 80.4 86 82.6 106.7 190.8 213.3
    Capacidad de calefacción nominal II kW 43.4 57 62 67.5 90.6 114 124 135 181.3 267.37 362.6
    Potencia de entrada de calefacción II kW 16.2 21.3 24.8 29.6 35.4 42.6 49.6 59.2 70.8 116.01 141.7
    COP II 2.68 2.68 2.50 2.28 2.56 2.68 2.50 2.28 2.56 2.30 2.56
    Corriente de funcionamiento A 24.7 41.6 47.8 45 53.8 83.2 95.6 90 107.6 207.89 215.2
    Máx. corriente de funcionamiento A 41 50.4 61.2 71 86 96.4 122.4 142 172 244 345
    Diámetro del cable (Distancia del cable de cobre ≤20 metros) mm² 3*16+2*10 3*16+2*10 3*16+2*10 3*25+2*16 3*35+2*16 3*35+2*16 3*50+2*25 (3*25+2*16)*2 (3*35+2*16)*2 3*150+2*70 3*185+2*95
    Compresor Tipo Scroll hermético
    Cantidad 2 2 1 2 1 4 2 4 4 4 4
    Voltaje de potencia 380V/3PH/50HZ
    Modo de inicio Inicio directo
    Refrigerante Tipo R410A/R407C
    Carga (kg) 6*2 6.5*2 13.5 8*2 12*2 6.5*4 13.5*2 8*4 12*4 16*4 24*4
    Control Válvula de expansión electrónica (EXV)
    Evaporador Tipo Tipo de carcasa y tubo
    Caída de presión de agua kPa 70 70 70 70 70 70 70 70 70 70 70
    Diámetro de la tubería de agua DN 50 50 50 50 65 65 65 65 80 100 125
    Flujo de agua m³/h 8.7 10.66 12.0 13.4 18.1 23.39 24.08 26.8 36.1 60.5 72.2
    Tipo de condensador Tubo de cobre roscado internamente y aletas de aluminio hidrófilo
    Ventilador de condensador Tipo de ventilador Axial Axial Axial Axial Axial Axial Axial Axial Axial Axial Axial
    Cantidad de ventilador 2 2 2 2 2 4 2 4 4 8 10
    Potencia kW 0.55*2 0.75*2 0.75*2 1.1*2 1.5*2 0.75*4 1.8*2 1.1*4 1.5*4 1.1*8 1.1*10
    Flujo de aire m³/h 20000 25000 25000 32000 40000 50000 44000 64000 80000 128000 160000
    Dimensión L mm 2110 2110 2110 2110 2280 2110 2280 2330 2330 4100 5100
    An mm 1080 1080 1080 1080 1200 2160 1200 2220 2220 2250 2250
    Al mm 1870 1870 2070 2070 2080 1870 2330 2080 2080 2440 2440
    Peso neto kg 700 700 660 900 920 1360 980 1800 2100 3800 4500
    Peso de operación kg 760 760 690 980 1120 1480 1180 1960 2240 4180 4980
    Ruido dB (A) 73 73 74 73 76 73 78 78 78 80 80
    Observaciones 1. Condiciones de trabajo estándar de enfriamiento: temperatura ambiente 35°CDB/24°CWB; temperatura de entrada de agua fría 12°C, temperatura de salida 7°C
    2. Condiciones de trabajo estándar de calefacción I: temperatura ambiente 7°CDB/6CWB; temperatura de entrada de agua caliente 40°C, temperatura de salida 45°C
    3. Condiciones de trabajo estándar de calefacción II: temperatura ambiente -12°CDB/-13.5°CWB; temperatura de salida 41°C
    Principales medidas de protección 1. Protección de alta y baja tensión
    2. Protección anticongelante
    3. Control de temperatura
    4. Protección contra pérdida de fase
    5. Protección de alta y baja presión
    6. Protección de la temperatura de escape de alta presión
    7. Protección contra sobrecalentamiento del motor incorporada
    8. Protección contra sobrecorriente
    9. Válvula de seguridad
    10. Válvula de retención
    Opciones adicionales Bomba de agua interna y tanque de expansión, módulo RS485, función de enfriamiento durante todo el año, controlador WIFI, amortiguador de resorte, almohadilla de choque de goma, etc.
    Características
    • Mini chiller refrigerado por aire y bomba de calor tiene las ventajas de alta eficiencia, ahorro de energía, bajo nivel de ruido, estructura razonable, fácil operación y mantenimiento. Es ampliamente utilizado en el sistema central de aire acondicionado de instalaciones de construcción como villas, hoteles, centros comerciales, supermercados, edificios de oficinas, talleres y clubes de negocios. La unidad puede cumplir con diferentes requisitos de los sistemas de aire acondicionado.
    • El chiller refrigerado por aire y la bomba de calor tienen solo tipo de enfriamiento y tipo de bomba de calor. Entre ellos, la unidad tipo bomba de calor cuenta con un interruptor de función de refrigeración y calefacción, que puede lograr refrigeración en verano y calefacción en invierno.
    • Cuando la unidad de chiller scroll está equipada con un dispositivo de recuperación de calor, también puede proporcionar agua caliente sanitaria durante la operación de enfriamiento. Esto puede satisfacer las necesidades de agua caliente sanitaria en villas, restaurantes, clubes y otros lugares.
    • El sistema inteligente de control de descongelación está equipado para evitar la pérdida adicional de calor.
    • El enfriador de agua y la bomba de calor tienen muchas funciones, como la gestión de la energía, la detección de anticongelante y la detección de voltaje. La unidad adopta un compresor scroll de marca conocida con pocas piezas móviles y una larga vida útil.
