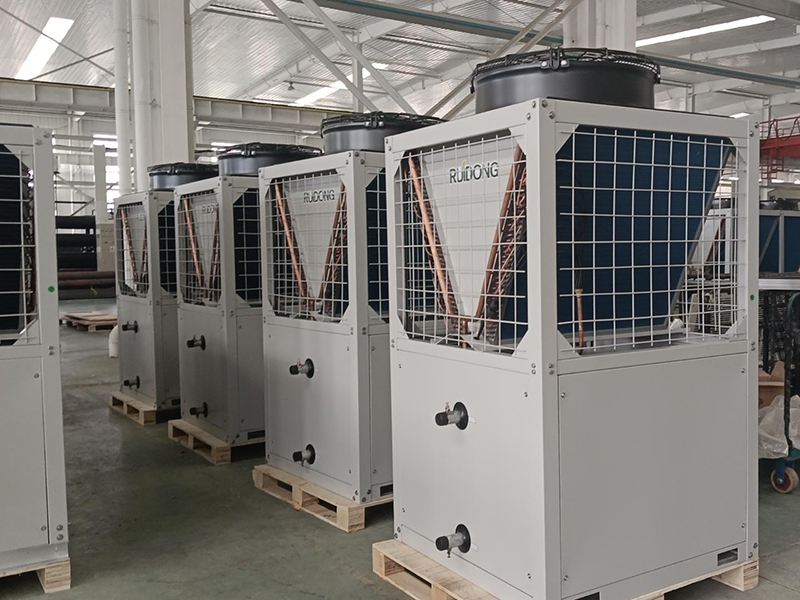

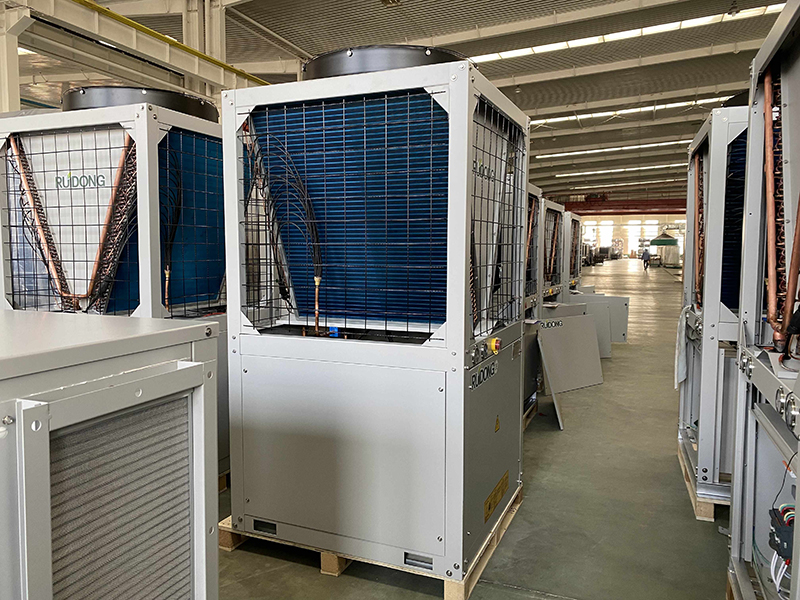

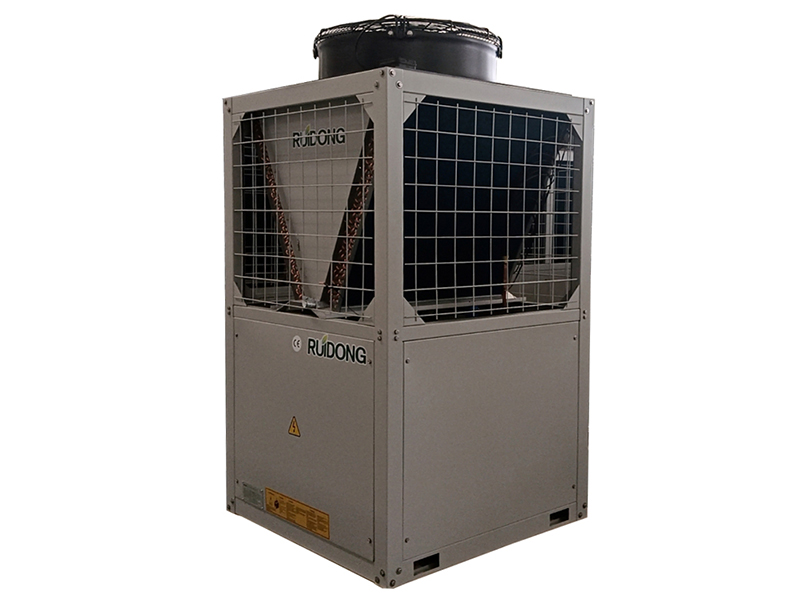

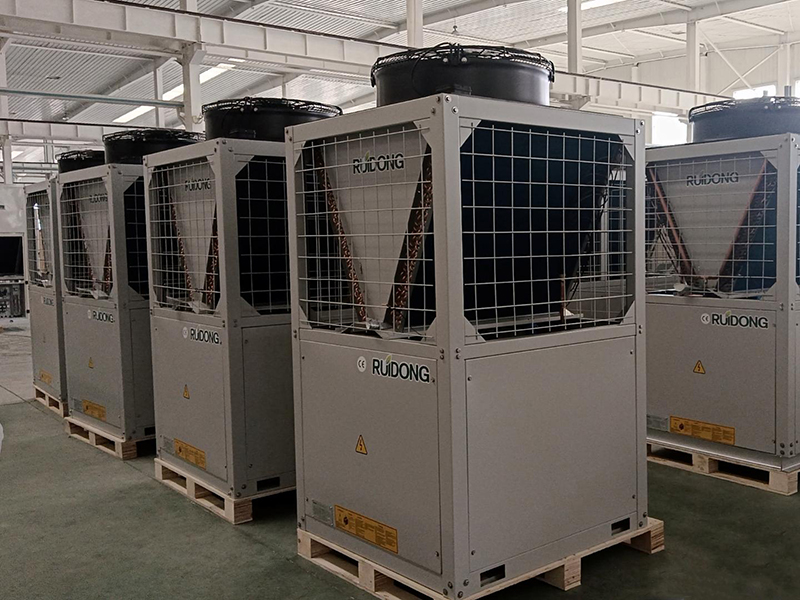

Mini chiller scroll refrigerado por aire y bomba de calor, 10kW-45kW

Mini chiller scroll refrigerado por aire y bomba de calor, 10kW-45kW
  • Mini chiller scroll refrigerado por aire y bomba de calor, 10kW-45kW
  • Mini chiller scroll refrigerado por aire y bomba de calor, 10kW-45kW
  • Mini chiller scroll refrigerado por aire y bomba de calor, 10kW-45kW
  • Mini chiller scroll refrigerado por aire y bomba de calor, 10kW-45kW
    • Descargar
    Contacto
    Parámetros técnicos

    Modelo
    RLSFW20(R)
    RLSFW25(R)
    RLSFW30(R)
    RLSFW40(R)
    RLSFW45(R)
    Capacidad de enfriamiento nominal kW 21.5 23.1 27 32 43
    Potencia de entrada de refrigeración kW 7.5 7.9 9 10.4 13.3
    EER 2.87 2.92 3.00 3.08 3.23
    Corriente de funcionamiento A 13.3 14 16 18.4 23.5
    Capacidad de calefacción nominal kW 24.4 26.3 30 38.2 46.2
    Potencia de entrada de calefacción kW 7.4 7.9 9 10.3 13.2
    COP 3.30 3.33 3.33 3.71 3.50
    Corriente de funcionamiento A 13.1 14.0 16.0 18.2 23.3
    Máx. corriente de funcionamiento A 20.6 21.5 24 27 35
    Diámetro del cable (Distancia del cable de cobre ≤20 metros) mm² 3*6+2*4 3*6+2*4 3*6+2*4 3*6+2*4 3*10+2*6
    Voltaje de potencia 380V/3PH/50HZ
    Compresor Tipo Scroll hermético
    Cantidad 1 1 1 1 1
    Modo de inicio Inicio directo
    Refrigerante Tipo R410A/R407C
    Carga (kg) 4.5 5 6.5 8.5 10.5
    Control Válvula de expansión electrónica (EXV)
    Evaporador Tipo Tipo de placa de acero inoxidable
    Caída de presión de agua kPa 70-90 70-90 70-90 70-90 70-90
    Diámetro de la tubería de agua DN DN32 DN32 DN40 DN40 DN40
    Flujo de agua m³/h 3.4 3.6 4.3 5.0 6.7
    Tipo de condensador Tubo de cobre roscado internamente y aletas de aluminio hidrófilo
    Ventilador de condensador Tipo de ventilador Axial Axial Axial Axial Axial
    Cantidad de ventilador 1 1 1 1 1
    Potencia kW 0.55 0.55 0.55 0.75 1.1
    Flujo de aire m³/h 8000 10000 10000 12000 16000
    Ubicación de la descarga de aire Lateral o superior Lateral o superior Lateral o superior Lateral o superior Superior
    Dimensión (lateral/superior) L mm 1180 1180 1180 1180 1180
    An mm 730(1080) 730(1080) 730(1080) 730(1080) 1080
    Al mm 1870(1870) 1870(1870) 1870(1870) 1870(1960) 2055
    Peso neto kg 320 350 380 380 420
    Peso de operación kg 360 380 420 420 690
    Ruido dB(A) 69 69 70 71 74
    Observaciones: 1. Condiciones de trabajo estándar de enfriamiento: temperatura ambiente 35°CDB/24°CWB; temperatura de entrada de agua fría 12°C, temperatura de salida 7°C
    2. Condiciones de trabajo estándar de calefacción I: temperatura ambiente 7°CDB/6CWB; temperatura de entrada de agua fría 40°C, temperatura de salida 45°C
    Principales medidas de protección 1. Protección de alta y baja tensión
    2. Protección anticongelante
    3. Control de temperatura
    4. Protección contra pérdida de fase
    5. Protección de alta y baja presión
    6. Protección de la temperatura de escape de alta presión
    7. Protección contra sobrecalentamiento del motor incorporada
    8. Protección contra sobrecorriente
    9. Válvula de seguridad
    10. Válvula de retención
    Opciones adicionales Bomba de agua interna y tanque de expansión, módulo RS485, función de enfriamiento durante todo el año, controlador WIFI, amortiguador de resorte, almohadilla de choque de goma, etc.

    Modelo
    RLSFW20RD
    RLSFW25RD
    RLSFW30RD
    RLSFW40RD
    RLSFW45RD
    Capacidad de enfriamiento nominal kW 21.5 23.1 27 32 43
    Potencia de entrada de refrigeración kW 7.5 7.9 9 10.4 13.3
    EER 2.87 2.92 3.00 3.08 3.23
    Corriente de funcionamiento A 11.4 12 13.7 15.8 20.2
    Capacidad de calefacción nominal I kW 24.4 26.3 30 38.2 46.2
    Potencia de entrada de calefacción I kW 7.4 7.9 9 10.3 13.2
    COP I 3.30 3.33 3.33 3.71 3.50
    Corriente de funcionamiento A 11.2 12.0 13.7 15.6 20.1
    Capacidad de calefacción nominal II kW 17.8 19.2 21.9 27.9 33.8
    Potencia de entrada de calefacción II kW 7.5 8.0 9.1 10.4 13.3
    COP II   2.39 2.41 2.41 2.69 2.54
    Corriente de funcionamiento A 11.3 12.1 13.8 15.8 20.2
    Máx. corriente de funcionamiento A 20.6 21.5 24 27 35
    Diámetro del cable (Distancia del cable de cobre ≤20 metros) mm² 3*6+2*4 3*6+2*4 3*6+2*4 3*6+2*4 3*10+2*6
    Voltaje de potencia 380V/3PH/50HZ
    Compresor Tipo Scroll hermético
    Cantidad 1 1 1 1 1
    Modo de inicio Inicio directo
    Refrigerante Tipo R410A/R407C
    Carga (kg) 8.5. 10 10.5 11.5 12
    Control Válvula de expansión electrónica (EXV)
    Evaporador Type Tipo de placa de acero inoxidable
    Caída de presión de agua kPa 70-90 70-90 70-90 70-90 70-90
    Diámetro de la tubería de agua DN DN32 DN32 DN40 DN40 DN40
    Flujo de agua m³/h 3.4 3.6 4.3 5.0 6.7
    Tipo de condensador Tubo de cobre roscado internamente y aletas de aluminio hidrófilo
    Ventilador de condensador Tipo de ventilador Axial Axial Axial Axial Axial
    Cantidad de ventilador 1 1 1 1 1
    Potencia kW 0.55 0.55 0.55 0.75 1.1
    Flujo de aire m³/h 8000 10000 12000 14000 16000
    Ubicación de la descarga de aire Lateral o superior Lateral o superior Lateral o superior Lateral o superior Superior
    Dimensión (lateral/superior) L mm 1180 1180 1180 1180 1180
    An mm 730(1080) 730(1080) 730(1080) 730(1080) 1080
    Al mm 1870(1870) 1870(1870) 1870(1870) 1870(1960) 2055
    Peso neto kg 320 350 380 380 420
    Peso de operación kg 360 380 420 420 490
    Ruido dB(A) 69 69 70 71 78
    Observaciones: 1. Condiciones de trabajo estándar de enfriamiento: temperatura ambiente 35°CDB/24°CWB; temperatura de entrada de agua fría 12°C, temperatura de salida 7°C
    2. Condiciones de trabajo estándar de calefacción I: temperatura ambiente 7°CDB/6CWB; temperatura de entrada de agua caliente 40°C, temperatura de salida 45°C
    3. Condiciones de trabajo estándar de calefacción II: temperatura ambiente -12°CDB/-13.5CWB; temperatura de salida 41°C
    Principales medidas de protección 1. Protección de alta y baja tensión
    2. Protección anticongelante
    3. Control de temperatura
    4. Protección contra pérdida de fase
    5. Protección de alta y baja presión
    6. Protección de la temperatura de escape de alta presión
    7. Protección contra sobrecalentamiento del motor incorporada
    8. Protección contra sobrecorriente
    9. Válvula de seguridad
    10. Válvula de retención
    Opciones adicionales Bomba de agua interna y tanque de expansión, módulo RS485, función de enfriamiento durante todo el año, controlador WIFI, amortiguador de resorte, almohadilla de choque de goma, etc.
    Características
    • Compresor El compresor scroll de alta eficiencia de marcas conocidas presenta un bajo nivel de ruido y una larga vida útil.
    • Evaporador Los intercambiadores de calor de placas de acero inoxidable utilizados como evaporadores vienen con tamaño pequeño, peso ligero, alto coeficiente de transferencia de calor y mantenimiento simple.
    • Condensador El condensador está equipado con tubería de cobre roscada internamente de alta eficiencia y aluminio de alta calidad. Los tubos de cobre están unidos mecánicamente a aletas de aluminio, lo que resulta en una combinación perfecta entre ellos. El flujo de tubería optimizado permite el mejor efecto de transferencia de calor.
    • Caja de control de distribución El sistema de control de microcomputadora adopta elementos eléctricos de marcas conocidas internacionalmente, lo que le permite operar de manera estable y confiable a temperaturas ambiente de -15°C a 65°C.
    • Accesorios de refrigeración de calidad superior Los accesorios de refrigeración de marcas conocidas garantizan un funcionamiento fiable y estable.
    • Propósito Especial El chiller scroll refrigerado por aire puede equiparse con una unidad de recuperación de calor residual para recuperar el calor residual durante la operación de enfriamiento para suministrar agua caliente para centros residenciales, de catering, centros comerciales, oficina, etc.
    • Instalaciones de seguridad Los dispositivos de protección completos proporcionan una protección integral al chiller scroll, lo que permite una gran seguridad de operación. Los dispositivos de protección incluyen: protección de alta y baja presión, protección contra sobrecarga, protección contra temperatura del agua ultrabaja, protección anticongelante y protección del suministro de agua.
    • Chiller tipo modular refrigerado por aire tipo recuperación de calor y bomba de calor (unidad no estándar, indique al realizar el pedido) a. La unidad de recuperación de calor tiene funciones de refrigeración y calefacción para proporcionar agua caliente sanitaria. Hay dos tipos de recuperación de calor: 30% de recuperación y 100% de recuperación.
      b. La unidad de enfriamiento solo puede recuperar el calor de condensación desechado originalmente mientras se enfría en verano, y también se puede enfriar por separado; La unidad de bomba de calor tiene tres funciones, incluyendo refrigeración, calefacción, que puede proporcionar agua caliente sanitaria.
      c. El coeficiente de rendimiento integral de la unidad de recuperación de calor es tan alto como 3.5~3.9. La adición de la unidad de recuperación de calor equivale a aumentar el área de intercambio de calor de la unidad y mejorar el efecto de intercambio de calor, reduciendo así el consumo de energía de la unidad de enfriamiento.
    • Chiller refrigerado por aire tipo modular de baja temperatura y bomba de calor (unidad no estándar, especifique al realizar el pedido) Adoptando el compresor scroll EVI y el economizador, el chiller scroll se puede utilizar normalmente en entornos de baja temperatura y mejorar en gran medida la eficiencia de calefacción de la unidad en invierno.
      a. El compresor ha agregado un puerto de llenado de gas, el aire de succión de la unidad aumenta, el flujo de circulación aumenta, el intercambio de calor en el lado de condensación aumenta considerablemente, la capacidad de calentamiento de la unidad aumenta en más del 30% y el coeficiente de rendimiento también se mejora enormemente.
      b. Para optimizar el rendimiento de la unidad, se aumenta la cantidad de refrigerante evaporado en el evaporador a bajas temperaturas ambiente, lo que puede evitar efectivamente la falla de la evaporación completa del refrigerante debido al pobre efecto de evaporación.
      c. Aumenta la entalpía del compresor complementando el aire, aumentando el desplazamiento del compresor. Esto garantiza que la unidad siga funcionando de forma estable a bajas temperaturas ambiente, y que el compresor no exceda la relación de compresión.
