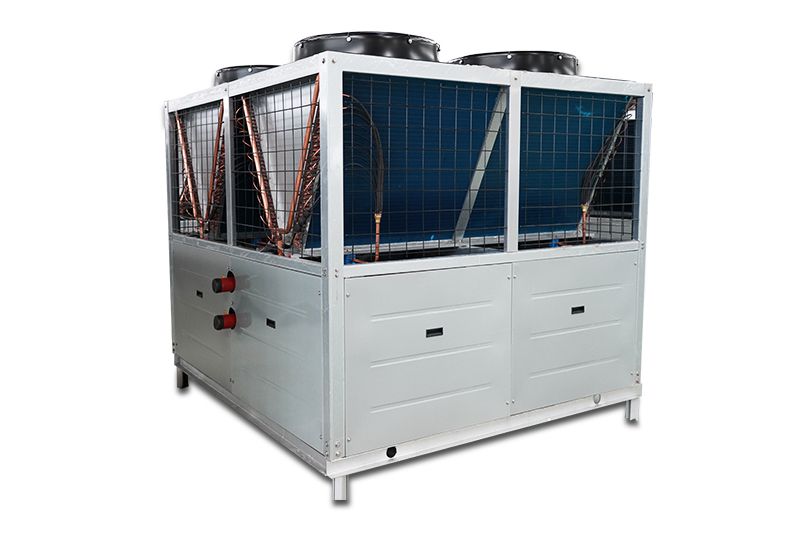

Chiller modular refrigerado por aire y bomba de calor de 10kW-136kW

Aplicación

El chiller modular refrigerado por aire y bomba de calor de 10kW-136kW está diseñado para operaciones de refrigeración y calefacción en grandes edificios industriales y comerciales. El enfriador y la bomba térmica se instalan en general en centros comerciales, hoteles, hospitales, y edificios de oficinas. La máquina se puede instalar en techos, balcones, patios, y otras posiciones adecuadas externas. El equipo no necesita ser instalado en un cuarto de máquinas construido especialmente para el chiller.

Parámetros del chiller modular refrigerado por aire y bomba de calor
Chiller modular refrigerado por aire y bomba térmica
Código del modelo RLSFW010 RLSFW015 RLSFW020 RLSFW025 RLSFW035 RLSFW045
Capacidad de refrigeración KW 9.5 14.9 18.2 23.1 32.8 46.2
RT 2.8 4.2 5.2 6.6 9.2 13.2
Capacidad de calefacción KW 10.3 16.4 21.4 24.6 35.9 49.2
RT 3 4.6 6 7 10 14
Energía de entrada KW 3.5 5.2 5.7 7.6 11.7 15.1
Suministro de electricidad 220V / 1PH / 50HZ 380V / 3PH / 50HZ
Compresor Tipo Tipo Scroll hermético
Cantidad 1 1 1 1 1 2
Modelo del arranque Arranca directamente
Refrigerante Tipo de control R22 / R407C
Carga (kg) 2.4 2.8 4.2 6 11.5 12
Control TXV
Evaporador Tipo Tipo placa de acero inoxidable
Caída de presión KPa 70~90
Tamaño de conexión del tubo de agua principal DN25 DN25 DN32 DN32 DN50 DN60
Flujo de agua m³/h 1.6 2.6 3.1 4 5.6 7.9

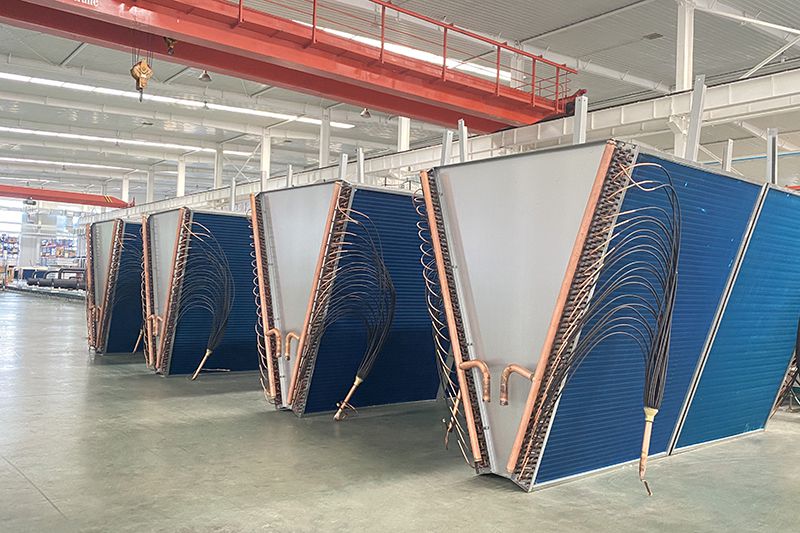

Condensador Tipo Tubo de cobre estriado interno con aletas de aluminio hidrófilo
Ventilador del condensador 1 1 1 1 2 2
Dimensión L mm 840 840 1100 1100 1100 2200
An. mm 600 600 720 720 720 720
Alt. mm 1700 1700 1870 1870 1870 1920
Peso neto KG 185 240 320 350 380 450
Peso de trabajo KG 200 260 360 380 420 490
Ruido dB(A) 65 66 66 66 67 69
Chiller modular refrigerado por aire y bomba de calor tipo Scroll
Código del modelo RLSFW060 RLSFW068 RLSFW090 RLSFW136
Capacidad de refrigeración KW 60 68 96 136
RT 17 20 27 40
Capacidad de calefacción KW 64 69 100 138
RT 18 20 28 40
Energía de entrada KW 21 21.5 29.8 43
Suministro de electricidad 380V / 3PH / 50HZ
Compresor Tipo Tipo Scroll hermético
Cantidad 4 2 3 4
Modelo del arranque Arranca directamente
Refrigerante Tipo de control R22 / R407C/R410A
Carga (kg) 4x4 11x2 6.5x3 6.5x4
Control Tubo capilar TXV TXV TXV
Evaporador Tipo Carcasa y tubo
Caída de presión KPa 70
Tamaño de conexión del tubo de agua principal DN50 DN50 DN50 DN65
Flujo de agua m³/h 10.3 11.7 16.5 23.4
Condensador Tipo Tubo de cobre estriado interno con aletas de aluminio hidrófilo
Ventilador del condensador 2 2 2 4
Dimensión L mm 2110 2110 2110 2110
W mm 1080 1080 1080 2160
H mm 1870 1870 1980 1920
Peso neto KG 660 700 780 1360
Peso de trabajo KG 720 760 840 1480
Ruido dB(A) 68 70 71 73
Bomba térmica de temperatura ultra baja
Código del modelo RLSFW068 RLSFW136
Capacidad de refrigeración KW 68 136
RT 20 40
Capacidad de calefacción KW 69 138
RT 20 40
Energía de entrada KW 21.5 43
Temperatura de operación -15~46℃
Suministro de electricidad 380V / 3PH / 50HZ
Compresor Tipo Tipo Scroll hermético EVI
Cantidad 2 4
Modelo del arranque Arranca directamente
Refrigerante Tipo de control R22 /R410A
Carga (kg) 11x2 6.5x4
Control
Tipo de control TXV TXV
Evaporador Tipo Shell & Tube
Caída de presión KPa 70
Tamaño de conexión del tubo de agua principal DN50 DN65
Flujo de agua m³/h 11.7 23.4
Condensador Tipo Tubo de cobre estriado interno con aletas de aluminio hidrófilo
Ventilador del condensador 2 4
Dimensión L mm 2110 2110
W mm 1080 2160
H mm 1870 1920
Peso neto KG 700 1360
Peso de trabajo KG 760 1480
Ruido dB(A) 70 73
Bomba térmica de agua caliente
Código del modelo RLSFW011 RLSFW020 RLSFW035 RLSFW040 RLSFW080
Capacidad de calefacción nominal KW 11 20 35 40 80
RT 3 5.5 10 11 22
Potencia de entrada nominal KW 3.09 5.41 9.46 10.81 21.62
Temperatura del agua caliente 55℃
Temperatura de operación -10~43℃
Suministro de electricidad 380V / 3PH / 50HZ
Compresor Tipo Tipo Scroll hermético EVI
Cantidad 1 1 1 1 2
Modelo del arranque Arranca directamente
Refrigerante Tipo de control R22 / R407C
Carga (kg) 3 5.4 9 10.5 21
Control TXV
Evaporador Tipo Tipo placa de acero inoxidable
Caída de presión KPa 30~55
Tamaño de conexión del tubo de agua principal DN25 DN32 DN32 DN40 DN50
Flujo de agua m³/h 1.94 3.52 6.16 7.04 14.08
Flujo de agua caliente m³/h 0.24 0.44 0.77 0.88 1.76
Condensador Tipo Tubo de cobre estriado interno con aletas de aluminio hidrófilo
Ventilador del condensador 1 1 1 1 2
Dimensión L mm 840 1100 1100 1100 2110
W mm 600 720 720 720 1080
H mm 1700 1870 1870 1870 1870
Peso neto KG 185 300 350 380 700
Peso de trabajo KG 200 330 380 420 760
Ruido dB(A) 65 66 66 67 70

Medidas de protección principales
1. Protección de alto y bajo voltaje
2. Protección anti-congelamiento
3. Control de temperatura
4. Protección de potencia anti-fase
5. Protección de alta y baja presión
6. Protección de temperatura de escape de alta presión
7. Protección de sobrecalentamiento del motor integrado
8. Protección de sobre-corriente
9. Válvula de seguridad
10. Válvula antirretorno

Notas:
Refrigeración: Temperatura ambiente DB 35 ℃, WB 24 ℃. Temperatura de entrada/salida del agua 12/7 ℃
Calefacción: Temperatura ambiente DB 7 ℃, WB 6 ℃. Temperatura de entrada / salida de agua 40/45 ℃
Las unidades anteriormente mencionadas pueden realizar las conexión modular de 1-7 unidades y pueden controlar la regulación de la energía automáticamente
Presión de sonido medida a una distancia de 1 m y a una altura de 1.5 m por encima del suelo en campo abierto
La bomba de agua incorporada y el tanque de expansión son disponibles.

Características del producto

1. Es fácil de instalar y ahorra espacio. No necesita equiparse con una bomba de agua refrigerante, torre de refrigeración, u otros equipos auxiliares. No necesita una gran cantidad de materiales ni cargos de instalación.
2. Una máquina tiene dos usos. Puede trabajar como suministro de calefacción o máquina refrigerante con el mismo equipo.
3. Diseño del sistema de tipo modular. Todos los sistemas refrigerantes funcionan independientemente y respaldan a las otras piezas. La falla de cualquiera de los circuitos de refrigeración no afectará la operación normal de otros circuitos.
4. Se puede ensamblar la máquina completa in situ. Los módulos estándar son livianos y ocupan un espacio mínimo.
5. Se puede lograr una combinación libre entre módulos de acuerdo a los requerimientos del cliente y las necesidades de refrigeración/calefacción.
6. Mientras se inicia el equipo, la computadora controla los compresores para que arranquen en orden, lo que reduce el impacto de la corriente para alimentar la red.
