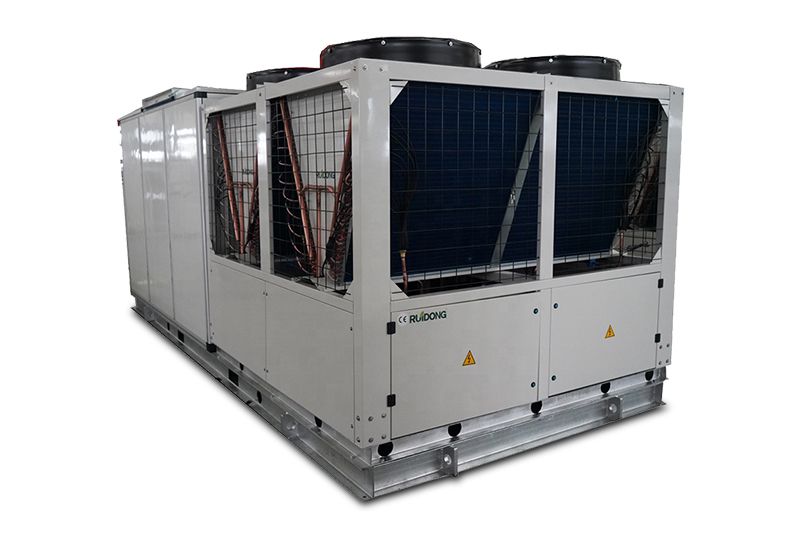

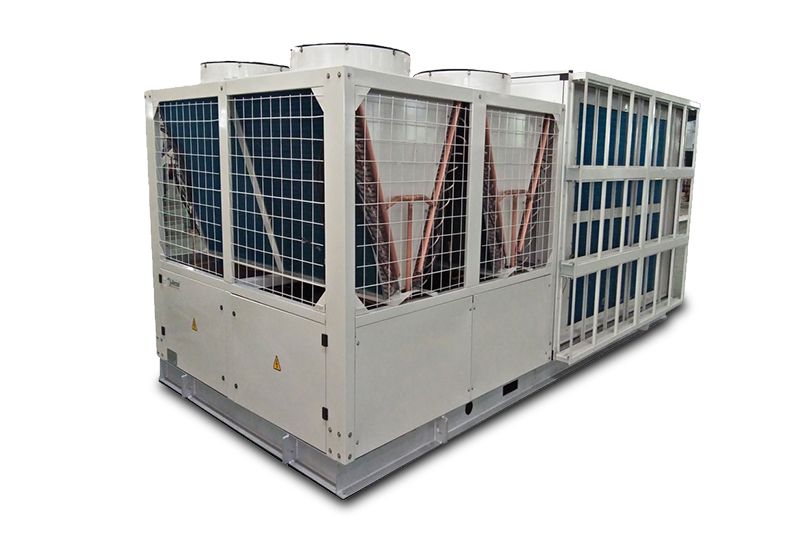

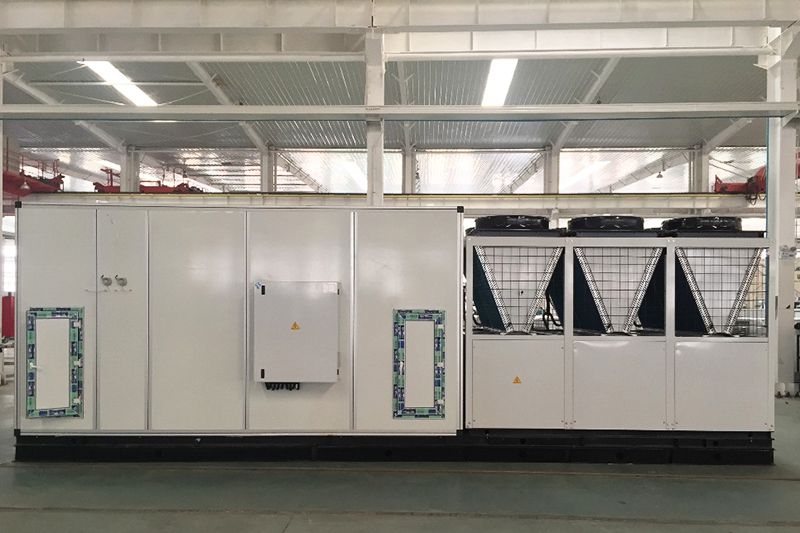

Aire acondicionado Rooftop de 20kW~200kW

Aplicación

El aire acondicionado Rooftop de 20kW~200kW está diseñado y fabricado para la refrigeración y la calefacción centralizada en edificios comerciales como galerías de compras, cines, oficinas, aeropuertos, y escuelas. Estas unidades presentan un diseño especial con diferentes segmentos funcionales para manejar los cambios de lugares con requerimientos de humedad y temperatura estrictos.

Parámetros de la unidad de refrigeración y calefacción Rooftoop
Refrigeración simple
RWK010 RWK015 RWK018 RWK021 RWK028 RWK036 RWK050 RWK072 RWK105 RWK140 RWK175 RWK210
Capacidad de refrigeración R22 KW 10.6 14 17.8 21.2 28.2 36.6 50.3 72.8 105.5 140 174.8 208.8
RT 3 4 5 6 8 10 14 21 30 40 50 60
R407C KW 10 13.4 16.9 20.8 26.7 34.9 48.7 71.4 103.8 134 170.9 206.7
RT 3 4 5 6 8 10 14 20 30 38 49 59
Energía de entrada KW 4.16 5.82 6.68 8.1 11 13.1 18.72 29.12 41.6 60 78 90
Cantidad de circuitos 1 1 1 2 2 2 2 2 2 2 4 4
Voltaje V/PH/HZ 380/3/50
Compresor Compresor semi-hermético tipo Scroll
Medio frío R22/R407C/R410A
Ventilador Tipo Máquina centrífuga
Capacidad del túnel m³/h 2100 2700 3400 4200 5200 6000 8000 12000 21500 24000 26000 28000
ESP máximo Pa 50 50 50 150 150 200 200 200 250 350 400 400
Tipo Axial directo
Cantidad 1 1 1 1 1 1 1 2 2 2 4 4
Ruido dB(A) 57 58 59 63 64 65 68 72 77 90 110 115
Filtro Red de nylon
Material Placa de acero galvanizado
Capa aislante Plástico caucho de 10mm
Volumen de carga del medio frío 1.6 2 2.2 2.7x2 3.0x2 4.8x2 6.3+3.5 7.6x2 10x2 17x2 18x2 20x2
Peso kg 160 170 170 260 310 384 600 860 1480 2500 2550 2600
Dimensión L mm 1150 1150 1200 1700 1700 2010 2010 2845 3450 4660 4800 4800
W mm 735 735 735 1110 1110 1165 1165 2115 2115 2200 2200 2200
H mm 850 850 850 1045 1045 1155 1155 1195 1195 2280 2280 2280
Accesorios opcionales Respiradero, conducto del aire, válvula de freno neumático, rejilla de aire
Bomba de calor
No. RWK010 RWK015 RWK018 RWK021 RWK028 RWK036 RWK050 RWK072 RWK105 RWK140 RWK175 RWK210
Capacidad de refrigeración R22 KW 10.6 14 17.6 21.2 28.2 36.6 50.3 72.8 105.5 140 174.8 208.8
RT 3 4 5 6 8 10 14 21 30 40 50 59
R407C KW 10 13.4 16.7 20.8 26.7 34.9 48.7 71.4 103.8 134 170.9 206.7
RT 3 4 5 6 8 10 14 20 30 38 49 59
Capacidad de calefacción R22 KW 11 15.4 18 21.6 28.7 37.4 50.4 75.3 107.3 145 178 216
RT 3 4 5 6 8 10 14 20 30 38 49 59
R407C KW 10.4 14.8 17.2 20.6 27.2 35.6 49.2 72.5 102 140 175.6 210.5
RT 3 4 5 6 8 11 14 21 31 41 51 61
Energía de entrada para refrigeración KW 4.16 5.82 6.68 8.1 11 13.1 18.72 29.12 41.6 60 78 90
Energía de entrada para calefacción KW 3.75 4.89 6.19 8.22 10.92 12.7 17.89 27.9 43.7 62.8 79.5 92.6
Cantidad de circuitos 1 1 1 2 2 2 2 2 2 2 4 4
Voltaje V/PH/HZ 380/3/50
Compresor Compresor semi-hermético tipo Scroll
Refrigerante R22/R407C/R410A
Ventilador Tipo Máquina centrífuga
Capacidad del túnel m³/h 2100 2700 3400 4200 5200 6000 8000 12000 21500 24000 26000 28000
ESP máx. Pa 50 50 50 150 150 200 200 200 250 350 400 400
Ventilador del condensador Tipo Arranque directo
Cantidad 1 1 1 1 1 1 1 2 2 2 4 4
Ruido dB(A) 57 58 59 63 64 65 68 72 77 90 110 115
Filtro Nylon net
Panel Placa de acero galvanizado
Capa aislante Plástico caucho de 10mm
Volumen de carga del refrigerante 1.6 2 2.2 2.7x2 3.0x2 4.8x2 6.3+3.5 7.6x2 10x2 17x2 18x2 20x2
Peso kg 160 170 170 260 310 384 600 860 1480 2500 2550 2600
Dimensión L mm 1300 1300 1300 1700 1700 2010 2010 2845 3450 4660 4800 4800
An. mm 970 970 970 1110 1110 1165 1165 2115 2115 2200 2200 2200
Alt mm 790 790 790 1045 1045 1155 1155 1195 1195 2280 2280 2280
Accesorios opcionales Respiradero, conducto del aire, válvula de freno neumático, rejilla de aire
Características del producto

1. El aire acondicionado Rooftop no necesita un cuarto de máquinas especial para la instalación. Se pueden configurar nuevas salidas de aire debido a que el volumen de aire fresco se puede ajustar manualmente y la sección de pre-filtro se puede configurar de acuerdo con los requisitos del cliente.
2. Armado sencillo. La máquina utiliza el método de suministro de aire directo y refrigeración por aire. No se necesitan torres de refrigeración ni sistemas de agua circulante. La unidad de refrigeración y calefacción Rooftop se puede instalar fácilmente en tejados, balcones y otros lugares adecuados. La máquina puede comenzar a trabajar de forma inmediata con sólo conectar el tubo del retorno del aire y la energía en el lugar.
3. Aire de alta calidad. El aire acondicionado Rooftop cuenta con funciones de suministro de aire, refrigeración, calefacción, purificación del aire y control electrónico.
4. Operación confiable. Para garantizar un uso seguro y confiable, la unidad de calefacción y refrigeración cuenta con dispositivos de protección de sobrecarga y de fase abierta incorporados.
