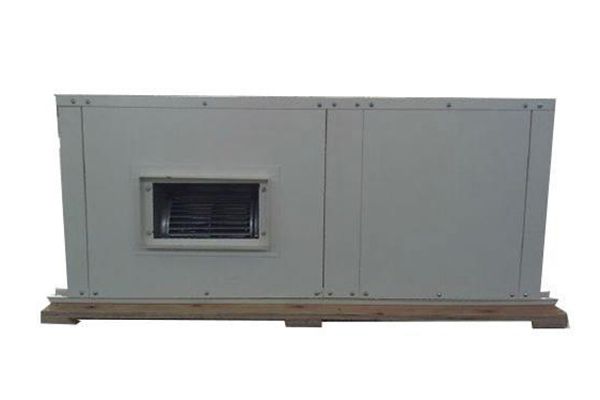

Bomba de calor de agua de circuito cerrado de 2,6kW-40kW

Aplicación

La bomba de calor de agua de circuito cerrado de 2,6kW-40kW es ideal para la construcción de edificios nuevos o la reconstrucción de estructuras existentes.

1. Para edificios nuevos, se puede instalar primero el tubo principal de agua de refrigeración y la tubería de bifurcación preservada de la bomba de calor de agua de circuito cerrado. Los desarrolladores pueden asignar, comprar e instalar bombas de calor antes de que los residentes se muden a la casa de acuerdo con la utilización real, lo que reduce la carga de la inversión inicial.
2. Para preservar el calor o se necesitan tubos de agua de refrigeración especiales. Se utiliza mucho en supermercados, hospitales, edificios de oficinas, hoteles, edificios complejos, edificios comerciales, etc.

Parámetros de la bomba de calor de agua de circuito cerrado
Bomba de calor de agua de circuito cerrado tipo agua-agua
Modelo SS/SR 75 100 120 145 200 250
Capacidad de refrigeración nominal kw 7.5 10 12 14.5 19.5 25
Capacidad de calefacción nominal kw 8.9 12 15 17.5 23 29
Potencia de entrada nominal de la refrigeración kw 1.9 2.52 3 3.65 4.8 6.2
Potencia de entrada nominal de la calefacción kw 2.1 2.9 3.6 4.1 5.4 6.8
Corriente de trabajo nominal de la refrigeración A 8.6 11.5 13.6 6.9 9.1 11.8
Corriente de trabajo nominal de la calefacción A 9.5 13.2 16.4 8 10.5 13.3
Potencia 220V/1N/50Hz 380v/3N/50Hz
Tipo de compresor Tipo giratorio Tipo Scroll
Cantidad de compresores unidad 1
Tipo de refrigerante R22
Dimensión (L×An×Alt) mm 935×435×525 970×436×550 884×473×812 884×473×812 884×473×812 1415×820×1060
Flujo de agua en el lateral del recurso térmico m3/h 1.6 2.2 2.6 3.1 4.2 5.4
Dimensión del tubo en el lateral del recurso térmico DN 25 32
Resistencia del agua en el recurso térmico kpa 28 28 31 34 34 45
Flujo de agua en el lado de operación m3/h 1.29 1.72 2.06 2.49 3.3.5 4.3
Dimensión del tubo en el lado de operación DN 25 32
Resistencia del agua en el lado de operación Kpa 26 27 29 33 33 33
Ruido DB(A) 50 54 54 56 58 58
Peso kg 85 100 105 120 150 250
Opciones de diámetro de la línea de alimentación 3×2.5 3×4 3×4+2×1.5 3×4+2×1.5
Bomba térmica de agua de circuito cerrado subterránea holística
Modelos SFG/SFGR 26 35 45 58 72
Capacidad de refrigeración nominal kw 2.6 3.5 4.5 5.8 7.2
Capacidad de calefacción nominal kw 2.48 3.2 4.1 5.3 6.6
Potencia de entrada nominal de la refrigeración kw 0.6 0.78 1.06 1.38 1.72
Potencia de entrada nominal de la calefacción kw 0.58 0.76 1.01 1.26 1.59
Corriente de trabajo nominal de la refrigeración A 2.9 3.7 5.1 6.6 8.2
Corriente de trabajo nominal de la calefacción A 2.8 3.6 4.8 6 7.6
Potencia 220V/1N/50Hz
Tipo de compresor Tipo giratorio
Cantidad de compresores Unidad 1
Dimensión(L×An×Alt) mm 1060×500×360 1050×500×420 1100×560×486
Peso kg 60 65 75 85 100
Volumen de agua m3/h 0.55 0.74 0.96 1.23 1.53
Diámetro del tubo de refrigeración DN 20 25
Diámetro del tubo de condensación DN 20
Volumen de carga refrigerante kg 0.6 0.8 0 1.1 1.25
95
Bomba térmica de agua de circuito cerrado subterránea Split
Modelos Unidad interior SFRFN 26 35 45 58 72 86 105 126 146
Unidad exterior SFRFW 26 35 45 58 72 86 105 126 146
Capacidad de refrigeración nominal kw 2.6 3.5 4.5 5.8 7.2 8.6 10.5 12.6 14.6
Capacidad de calefacción nominal kw 3 3.95 5.1 6.48 8.1 9.4 11.4 13.6 15.8
Potencia de entrada nominal de la refrigeración KW 0.59 0.82 1.02 1.35 1.66 1.94 2.51 3.02 3.47
Potencia de entrada nominal de la calefacción KW 0.63 0.85 1.1 1.45 1.74 2.03 2.71 3.24 3.7
Corriente de trabajo nominal de la refrigeración A 2.7 3.9 4.9 6.5 7.8 9.3 3.9 4.7 5.4
Corriente de trabajo nominal de la calefacción A 3 4 5.2 6.9 8.2 9.7 4.2 5 5.7
Tipo de compresor Tipo giratorio Tipo Scroll
Cantidad de compresores Unidad 1 1
Potencia 220V/1N/50Hz 380V/3N/50Hz
Volumen de aire circulante de la unidad interior m3/h 500 700 910 1190 1480 1760 2150 2570 3010
Sobrepresión Pa 12(8) 20(12) 30(20) 50(30)
Nivel de ruido Unidad interior dB(A) 35 35 37 37 40 41 42 42 42
Unidad exterior dB(A) 30 31 32 32 35 36 36 38 38
Dimensión mm 855 1005 1125 1355 1605 1750 2006 2065 2065
(L×An×Alt) Unidad interior mm 475 475 475 475 475 475 475 490 490
mm 237 237 237 237 237 237 237 287 287
mm 550 550 590 550 635 635 695 720 720
Unidad exterior mm 430 430 430 490 520 520 520 580 580
mm 385 385 385 420 510 510 535 535 535
Unidad interior kg 18 22 26 30 34 36 40 50 55
Peso Unidad exterior kg 34 35 40 48 66 68 90 90 100
Flujo de agua m3/h 0.55 0.74 0.95 1.23 1.52 1.81 2.24 2.69 3.11
Resistencia del agua kpa 18 22 30 35 35 35 35 38 38
Dimensión del tubo de unión(diámetro externo×espesor del tubo) Fluid pipe mm Φ6×0.75 Φ9.52×0.75 Φ12.7×0.75
Air pipe mm Φ9.52×0.75 Φ12.7×0.75 Φ16×1.0 Φ19×1.0
Diámetro del tubo del agua refrigerante DN 20 25 32
Diámetro del tubo del agua condensada DN 20
Cantidad de carga del refrigerante kg 0.65 0.84 0.95 1.1 1.5 1.8 2.1 2.3 2.8
Características de la bomba de calor de agua de circuito cerrado

1. Alta eficiencia y bajo consumo. El compresor adopta el tipo scroll o giratorio. El termocambiador del agua refrigerante adopta tubos de cobre para el intercambio térmico. El valor COP del aire acondicionado con recurso de agua es de 4.2-5.5, minimiza el consumo de energía.
2. No se necesita un cuarto de máquinas principal centralizado. El sistema de acondicionamiento de aire de la bomba de calor de agua de circuito cerrado se compone de varios sistemas pequeños. Cada sala es un sistema de refrigeración independiente. No es necesario configurar salas de máquinas y salas de bombas de forma independiente.
3. La adopción de las unidades modulares evita que todo el sistema se vea afectado por el corte de una unidad.
4. Sistema de facturación conveniente. Luego de aplicar el sistema de aire acondicionado en propiedades para renta tales como departamentos, edificios de oficinas y tiendas, cada unidad del usuario se puede equipar de forma independiente con un medidor de electricidad y por lo tanto cargarse de forma independiente.
