Aplicación
Los ventiloconvectores para montaje en techo se aplican en espacios grandes con techos suspendidos, tales como centros comerciales, recepción de hoteles, salones de fiesta, hospitales, edificios de oficinas y otros lugares amplios.
Parámetros del ventiloconvector para montaje en techo
Ventiloconvector para montaje en techo de 2 tubos de salida de aire simple
Modelo |
RFP034K1 |
RFP051K1 |
RFP068K1 |
RFP085K1 |
Flujo de aire nominal |
H |
m³/h |
340 |
510 |
680 |
850 |
CFM |
200 |
300 |
400 |
500 |
M |
m³/h |
280 |
380 |
515 |
660 |
CFM |
165 |
224 |
303 |
388 |
L |
m³/h |
180 |
260 |
340 |
430 |
CFM |
106 |
153 |
200 |
253 |
Capacidad de refrigeración |
H |
KW |
1.8 |
2.7 |
3.6 |
4.5 |
M |
1.5 |
2.46 |
3 |
3.72 |
L |
1.39 |
2.06 |
2.48 |
2.92 |
Capacidad de calefacción |
H |
KW |
2.7 |
4.05 |
5.4 |
6.75 |
M |
1.95 |
2.77 |
3.94 |
4.9 |
L |
1.29 |
1.77 |
2.8 |
3.5 |
Flujo de agua |
m³/h |
0.31 |
0.46 |
0.63 |
0.78 |
Resistencia del agua |
kPa |
10.8 |
10.8 |
20 |
20 |
Potencia |
V/Ph/Hz |
220/1/50 |
Entrada-W |
37 |
52 |
62 |
76 |
Ruido |
dB(A) |
37 |
39 |
40 |
43 |
Bobina |
Presión de trabajo |
1.6Mpa |
Dimensión del tubo de conexión |
Agua del flujo de entrada y de salida |
Estriado interno de 3/4" |
Agua de condensación |
Estriado externo de 26mm |
Dimensión |
unidad |
mm |
958x413x236 |
panel |
mm |
1044x468x31 |
Peso |
unidad |
kg |
22 |
22 |
23 |
23 |
panel |
kg |
4 |
Ventiloconvector para montaje en techo de 4tubos de salida de aire simple
Modelo |
RFP034K1 |
RFP051K1 |
RFP068K1 |
RFP085K1 |
Flujo de aire nominal |
H |
m³/h |
340 |
510 |
680 |
850 |
CFM |
200 |
300 |
400 |
500 |
M |
m³/h |
280 |
380 |
515 |
660 |
CFM |
165 |
224 |
303 |
388 |
L |
m³/h |
180 |
260 |
340 |
430 |
CFM |
106 |
153 |
200 |
253 |
Capacidad de refrigeración |
H |
KW |
1.35 |
2.03 |
2.7 |
3.38 |
M |
1.13 |
1.85 |
2.25 |
2.79 |
L |
1.04 |
1.54 |
1.86 |
2.19 |
Capacidad de calefacción |
H |
KW |
1.08 |
1.62 |
2.16 |
2.7 |
M |
0.78 |
1.11 |
1.57 |
1.96 |
L |
0.52 |
0.71 |
1.12 |
1.4 |
Flujo de agua |
Refrigeración |
m³/h |
0.23 |
0.35 |
0.46 |
0.58 |
Calefacción |
m³/h |
0.09 |
0.14 |
0.19 |
0.23 |
Resistencia al agua |
Refrigeración |
kPa |
7 |
7.3 |
13 |
14.6 |
Calefacción |
kPa |
4.2 |
4.4 |
7.5 |
8.7 |
Potencia |
V/Ph/Hz |
220/1/50 |
Input-W |
37 |
52 |
62 |
76 |
Ruido |
dB(A) |
37 |
39 |
40 |
43 |
Bobina |
Presión de trabajo |
1.6Mpa |
Dimensión del tubo de unión |
Agua del flujo de entrada y de salida |
Estriado interno de 3/4" |
Agua de condensación |
Estriado externo de 26mm |
Dimensión |
Unidad |
mm |
958x413x236 |
Panel |
mm |
1044x468x31 |
Peso |
Unidad |
kg |
22 |
22 |
23 |
23 |
Panel |
kg |
4 |

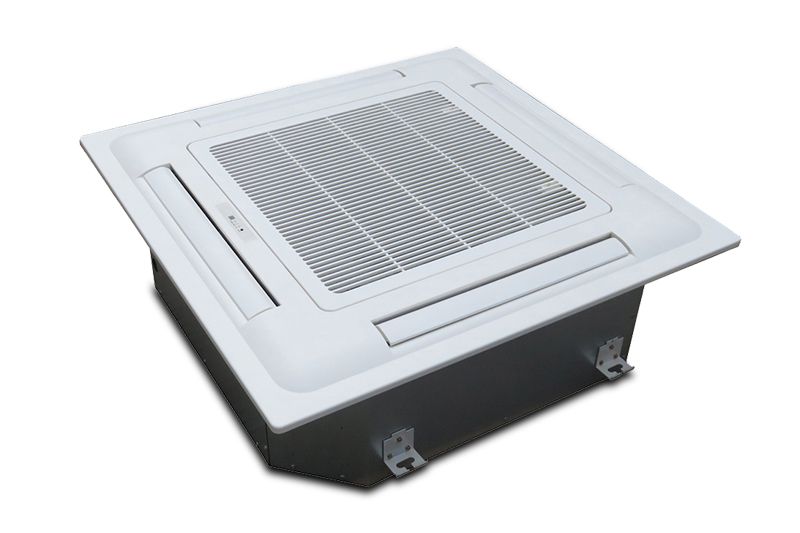

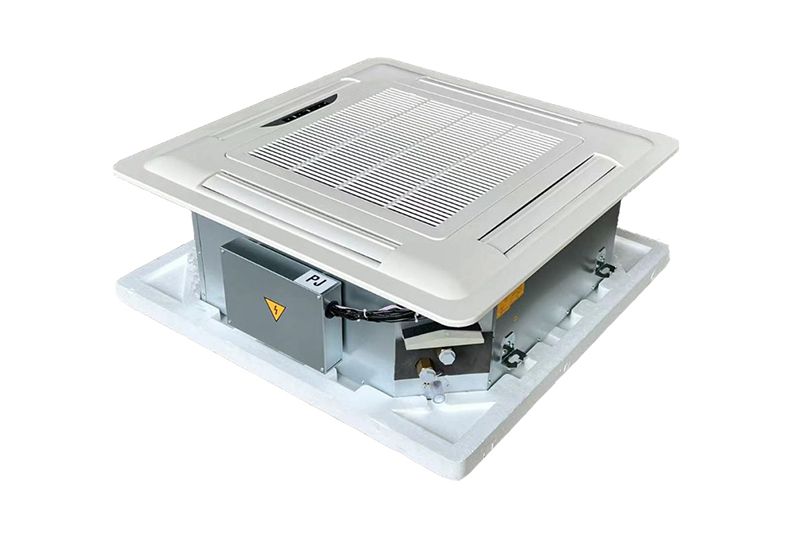

Ventiloconvector para montaje en techo de 2 tubos de 4 salidas
Modelo |
RFP034K4 |
RFP051K4 |
RFP068K4 |
RFP085K4 |
RFP102K4 |
RFP136K4 |
RFP170K4 |
RFP204K4 |
RFP238K4 |
Flujo de aire nominal |
H |
m³/h |
340 |
510 |
680 |
850 |
1020 |
1360 |
1700 |
2040 |
2380 |
CFM |
200 |
300 |
400 |
500 |
600 |
800 |
1000 |
1200 |
1400 |
M |
m³/h |
280 |
390 |
520 |
640 |
790 |
1030 |
1290 |
1500 |
1800 |
CFM |
165 |
229 |
306 |
376 |
465 |
606 |
759 |
882 |
1059 |
L |
m³/h |
180 |
260 |
350 |
430 |
520 |
690 |
860 |
1030 |
1200 |
CFM |
106 |
153 |
206 |
253 |
306 |
406 |
506 |
606 |
706 |
Capacidad de refrigeración |
H |
KW |
2 |
2.7 |
3.7 |
4.5 |
5.6 |
7 |
9.1 |
10.8 |
12.6 |
M |
1.8 |
2.3 |
3.1 |
4.2 |
4.3 |
5.7 |
8 |
8.6 |
10 |
L |
1.6 |
1.8 |
2.6 |
3 |
3.6 |
4.5 |
6 |
6.8 |
8 |
Capacidad de calefacción |
H |
KW |
2.8 |
4.2 |
5.6 |
7 |
8.4 |
11.2 |
13.9 |
16.7 |
19.5 |
M |
2.5 |
3.4 |
4.5 |
6.3 |
6.5 |
8.5 |
12 |
12.6 |
15.7 |
L |
2 |
2.7 |
4 |
5 |
5.2 |
6.7 |
9 |
10.2 |
12 |
Flujo de agua |
m³/h |
0.35 |
0.47 |
0.64 |
0.81 |
0.97 |
1.26 |
1.71 |
1.92 |
2.16 |
Resistencia del agua |
kPa |
7 |
9 |
11 |
16 |
18 |
19 |
19 |
20 |
22 |
Potencia |
V/Ph/Hz |
220/1/50 |
Input-W |
39 |
52 |
62 |
76 |
96 |
132 |
152 |
189 |
220 |
Ruido |
dB(A) |
37 |
39 |
41 |
43 |
45 |
46 |
47 |
50 |
52 |
Bobina |
Presión de trabajo |
1.6Mpa |
Dimensión del tubo de conexión |
Agua del flujo de entrada y de salida |
Estriado interno de 3/4" |
Agua de condensación |
Estriado externo de 26mm |
Dimensión |
Ventiloconvector |
mm |
590x590x270 |
752x752x293 |
822x822x293 |
Panel |
mm |
650x650x45 |
850x850x45 |
950x950x45 |
Peso |
Ventiloconvector |
kg |
16 |
16 |
17.8 |
21.8 |
24 |
24.3 |
26.6 |
28 |
28 |
Panel |
kg |
2.2 |
4.5 |
6 |
Ventiloconvector para montaje en techo de 4 tubos de 4 salidas
Modelo |
RFP034K4 |
RFP051K4 |
RFP068K4 |
RFP085K4 |
RFP102K4 |
RFP136K4 |
RFP170K4 |
RFP204K4 |
RFP238K4 |
Flujo de aire nominal |
H |
m³/h |
340 |
510 |
680 |
850 |
1020 |
1360 |
1700 |
2040 |
2380 |
CFM |
200 |
300 |
400 |
500 |
600 |
800 |
1000 |
1200 |
1400 |
M |
m³/h |
280 |
390 |
520 |
640 |
790 |
1030 |
1290 |
1500 |
1800 |
CFM |
165 |
229 |
306 |
376 |
465 |
606 |
759 |
882 |
1059 |
L |
m³/h |
180 |
260 |
350 |
430 |
520 |
690 |
860 |
1030 |
1200 |
CFM |
106 |
153 |
206 |
253 |
306 |
406 |
506 |
606 |
706 |
Capacidad de refrigeración |
H |
KW |
1.35 |
2.03 |
2.7 |
3.38 |
4.05 |
5.4 |
6.75 |
8.1 |
9.45 |
M |
1.13 |
1.85 |
2.25 |
2.79 |
3.32 |
4.83 |
5.89 |
6.97 |
7.87 |
L |
1.04 |
1.54 |
1.86 |
2.19 |
2.84 |
4.2 |
5.42 |
6.4 |
6.67 |
Capacidad de calefacción |
H |
KW |
1.08 |
1.62 |
2.16 |
2.7 |
3.24 |
4.32 |
5.4 |
6.48 |
7.56 |
M |
0.78 |
1.11 |
1.58 |
1.96 |
2.28 |
3.17 |
4.19 |
5.2 |
5.56 |
L |
0.52 |
0.71 |
1.11 |
1.4 |
1.55 |
2.17 |
2.8 |
3.46 |
3.88 |
Flujo de agua |
Refrigeración |
m³/h |
0.23 |
0.35 |
0.46 |
0.58 |
0.69 |
0.93 |
1.16 |
1.39 |
1.6 |
Calefacción |
m³/h |
0.09 |
0.14 |
0.19 |
0.23 |
0.28 |
0.37 |
0.46 |
0.56 |
0.7 |
Resistencia al agua |
Refrigeración |
kPa |
8.26 |
8.26 |
15.68 |
18.9 |
20.72 |
20.72 |
24.78 |
24.78 |
40 |
Calefacción |
kPa |
3.54 |
3.54 |
6.72 |
8.1 |
8.88 |
8.88 |
10.62 |
10.62 |
16 |
Potencia |
V/Ph/Hz |
220/1/50 |
Input-W |
39 |
52 |
62 |
76 |
96 |
132 |
152 |
189 |
220 |
Ruido |
dB(A) |
37 |
39 |
41 |
43 |
45 |
46 |
47 |
50 |
52 |
Bobina |
Presión de trabajo |
1.6Mpa |
Dimensión del tubo de unión |
Agua del flujo de entrada y de salida |
Estriado interno de 3/4" |
Agua de condensación |
Estriado externo de 26mm |
Dimensión |
Ventiloconvector |
mm |
590x590x270 |
752x752x293 |
822x822x250 |
822x822x293 |
Panel |
mm |
650x650x45 |
850x850x45 |
950x950x45 |
Peso |
Ventiloconvector |
kg |
18.5 |
18.5 |
18.5 |
25 |
25 |
25 |
29 |
29 |
29 |
Panel |
kg |
2.2 |
4.5 |
6 |
Notas:
1. Los datos en las tablas de arriba son todos para casos de flujo de aire de rango alto con la sobrepresión respectiva.
2. La capacidad de refrigeración se refiere a la válvula con el agua de entrada refrigerante a una temperatura de 7℃, diferencia de temperatura entre la entrada y la salida de 5℃, y temperatura de la entrada de aire a DB=27℃, WB=19.5℃.
La capacidad de calefacción se refiere a la válvula con el agua de entrada calefaccionada a una temperatura de 60℃, diferencia de temperatura entre la entrada y la salida de 5℃, temperatura de la entrada de aire a DB=21℃, y el mismo flujo de agua que en el caso refrigerante.
3. La potencia estándar es de 50Hz. La potencia de 60Hz es opcional. Por favor al momento de realizar su pedido infórmenos en caso de ser necesario.
Características del ventiloconvector para montaje en techo
1. Sin bomba de agua, drenaje natural y operación estable. El panel de control eléctrico no se daña fácilmente.
2. Flujo de aire de 4 vías, por lo que la temperatura se distribuye de forma uniforme a través de la sala.
3. Instalación de bajo costo y conveniente: en comparación a los ventiloconvectores ocultos, un ventiloconvector para montaje en techo no necesita entrada y salida, conexión del tubo ni tratamiento aislante.
