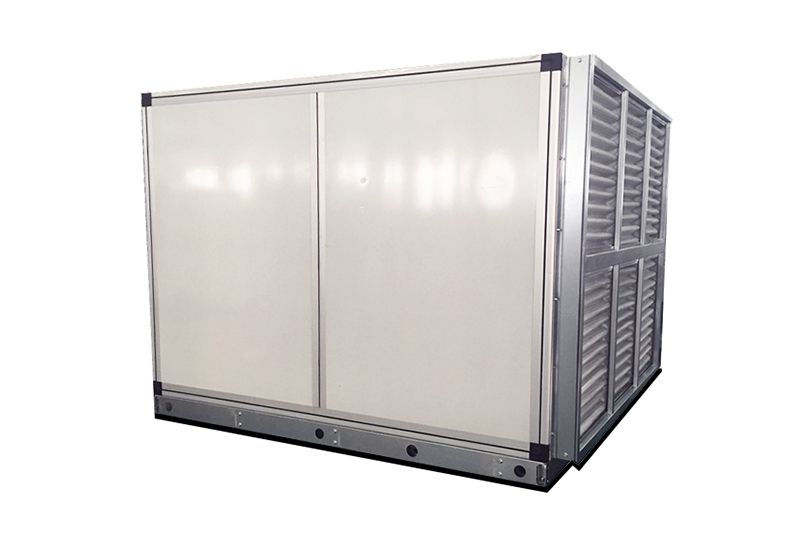

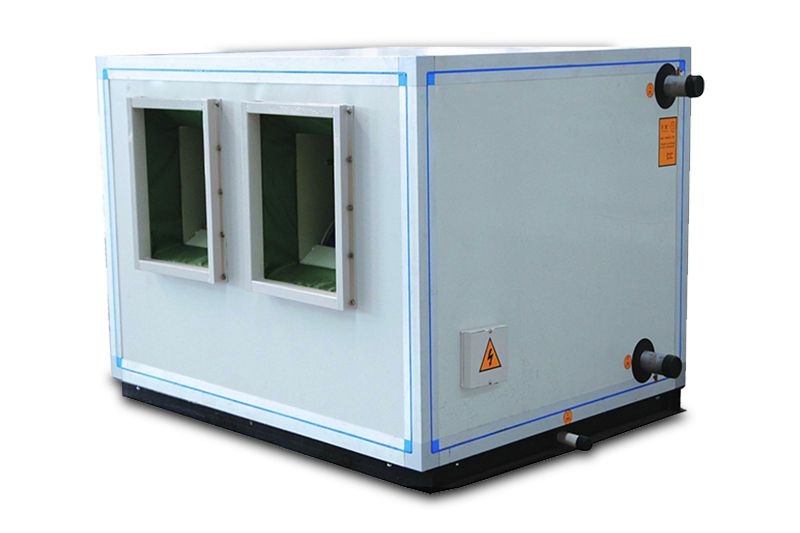

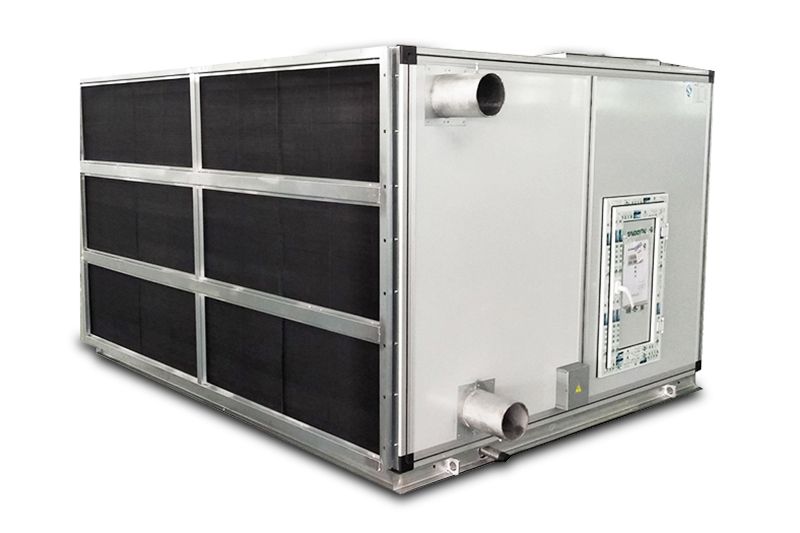

Unidad de tratamiento de aire horizontal

Aplicación

Las unidades de tratamiento de aire horizontal se utilizan para la ventilación y refrigeración en una gran cantidad de diferentes tipos de edificios, desde centros industriales hasta centros comerciales.

Parámetros
Unidad de tratamiento de aire horizontal tipo I (filtro principal + bobina de refrigeración + bobina del ventilador)
Modelo Dimensión (mm) Peso (Kg)
A B C D E G H K L 4-filas 6-filas
20 1060 850 720 600 1000 230 260 790 540 135 147
30 1110 950 720 600 1050 300 260 890 540 159 176
40 1160 1050 800 680 1100 330 290 990 610 180 195
50 1160 1150 950 830 1100 310 340 990 610 210 225
60 1160 1200 1000 880 1100 395 340 1090 810 236 253
70 1260 1350 1100 980 1200 370 405 1140 890 276 285
80 1260 1350 1100 980 1200 370 405 1290 890 288 305
90 1410 1550 1200 1070 1350 430 480 1290 990 332 341
105 1410 1700 1200 1070 1350 430 480 1490 990 350 375
120 1460 1950 1200 1070 1400 560 480 1640 990 395 420
135 1360 1950 1200 1070 1300 1040 405 1890 990 440 460
150 1360 2150 1300 1170 1300 1040 405 1890 1090 445 470
180 1510 2350 1300 1170 1450 1200 480 2090 1140 540 580
210 1510 2650 1400 1260 1450 1200 480 2290 1190 585 625
240 1510 2650 1400 1260 1450 1570 480 2590 1190 645 690
270 1510 2650 1500 1360 1450 1570 480 2590 1320 725 780
300 1560 2650 1650 1510 1500 1570 480 2590 1440 760 810
330 1610 2900 1650 1510 1550 1590 570 2840 1440 880 945
350 1710 3050 1650 1510 1650 1780 640 2990 1440 950 1020
400 1760 3050 1900 1750 1700 1780 640 2990 1690 985 1100
450 1760 3050 2000 1850 1700 1780 640 2990 1820 1070 1185
500 1760 3150 2150 2000 1700 1780 640 3090 1950 1095 1230
Unidad de tratamiento de aire horizontal tipo II (sección compuesta + filtro principal + bobina de refrigeración + bobina del ventilador)
Modelo Dimensión (mm) Peso (Kg)
A B C D E G H K L 4 filas 6 filas
20 1560 850 720 600 1500 230 260 600 160 155 160
30 1610 950 720 600 1550 300 260 600 300 175 185
40 1660 1050 800 670 1600 330 290 700 300 200 205
50 1660 1150 950 800 1600 310 340 800 300 230 240
60 1660 1200 1000 870 1600 395 340 900 300 260 275
70 1660 1350 1100 950 1600 370 405 1000 300 290 300
80 1760 1350 1100 950 1700 370 405 1100 300 320 335
90 1760 1550 1200 1050 1700 430 480 1000 440 345 360
105 2010 1700 1200 1050 1950 430 480 1100 440 390 410
120 2010 1950 1200 1050 1950 560 480 1200 440 425 450
135 2060 1950 1200 1050 2000 1040 405 1300 440 525 555
150 2060 2150 1300 1150 2000 1040 405 1500 440 570 600
180 2110 2350 1300 1200 2050 1200 480 1700 440 650 690
210 2110 2650 1400 1250 2050 1200 480 1900 440 705 750
240 2110 2650 1400 1250 2050 1570 480 2200 440 780 830
270 2310 2650 1500 1380 2250 1570 480 2200 580 912 955
300 2360 2650 1650 1500 2300 1570 480 2300 580 955 1015
330 2410 2900 1650 1500 2350 1590 570 2400 580 1040 1150
350 2510 3050 1650 1500 2450 1780 640 2400 580 1170 1240
400 2560 3050 1900 1750 2500 1780 640 2600 580 1200 1315
450 2560 3050 2000 1880 2500 1780 640 2800 580 1285 1405
500 2660 3150 2150 2010 2600 1780 640 2800 580 1325 1460
Unidad de tratamiento de aire horizontal tipo III (sección compuesta + filtro principal + filtro de eficiencia del medio + bobina de refrigeración + bobina del ventilador)
Modelo Dimensión (mm) Peso (Kg)
A B C D E G H K L 4 filas 6 filas
20 2000 850 720 600 1940 230 260 600 160 175 180
30 2000 950 720 600 1940 300 260 600 300 195 200
40 2100 1050 800 680 2040 330 290 700 300 220 230
50 2100 1150 950 830 2040 310 340 800 300 250 260
60 2100 1200 1000 880 2040 395 340 900 300 280 295
70 2200 1350 1100 980 2140 370 405 1000 300 310 325
80 2200 1350 1100 980 2140 370 405 1100 300 345 360
90 2500 1550 1200 1080 2440 430 480 1000 440 395 415
105 2500 1700 1200 1080 2440 430 480 1100 440 430 450
120 2500 1950 1200 1080 2440 560 480 1200 440 470 495
135 2400 1950 1200 1080 2340 1040 405 1300 440 575 600
150 2400 2150 1300 1160 2340 1040 405 1500 440 620 645
180 2500 2350 1300 1160 2440 1200 480 1700 440 725 760
210 2500 2650 1400 1260 2440 1200 480 1900 440 810 840
240 2500 2650 1400 1260 2440 1570 480 2200 440 885 920
270 2800 2650 1500 1360 2740 1570 480 2200 580 980 1020
300 2800 2650 1650 1510 2740 1570 480 2300 580 1030 1090
330 2800 2900 1650 1510 2740 1590 570 2400 580 1185 1250
350 3000 3050 1650 1510 2940 1780 640 2400 580 1245 1315
400 3000 3050 1900 1760 2940 1780 640 2600 580 1305 1400
450 3000 3050 2000 1860 2940 1780 640 2800 580 1420 1540
500 3000 3150 2150 2010 2940 1780 640 2800 580 1460 1600
Características de la unidad de tratamiento de aire horizontal

1. El uso de un marco de aleación de aluminio garantiza un peso liviano, haciéndolo conveniente para el desarmado y el mantenimiento en el lugar.
2. Los paneles de acero pintados con doble capa de poliuretano internos y externos evitan la formación de un puente frío en la carcasa durante el funcionamiento.
3. Las unidades se prueban y operan utilizando pruebas de equilibrio dinámicas y estáticas antes del envío.
4. Los rodamientos de bolas cerrados se utilizan para el ajuste automático del centro de gravedad, el bloqueo automático y la resistencia de empuje. En condiciones de funcionamiento normales, la inyección previa de lubricante garantiza que no se necesite mantenimiento.
5. El filtro es de tipo placa y se puede limpiar y re-utilizar.
