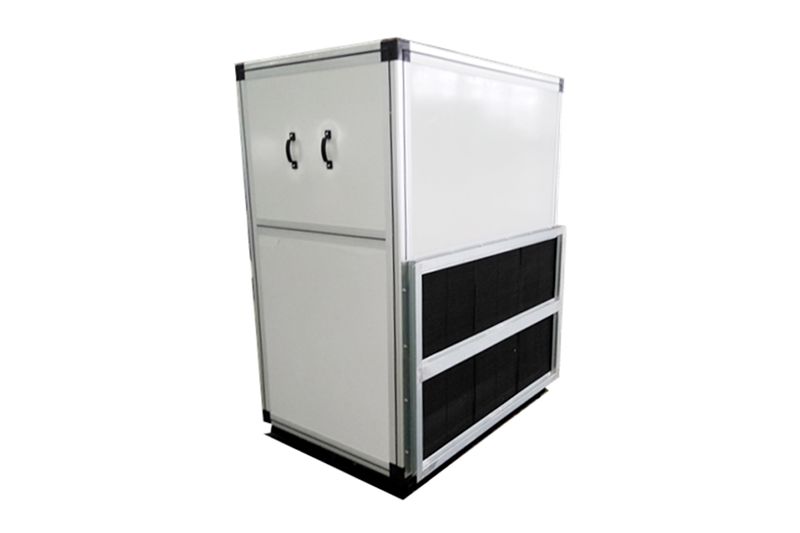

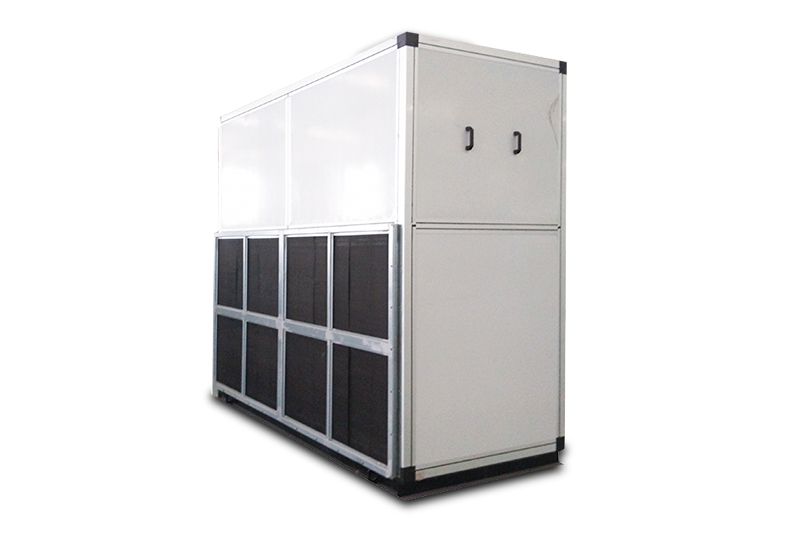

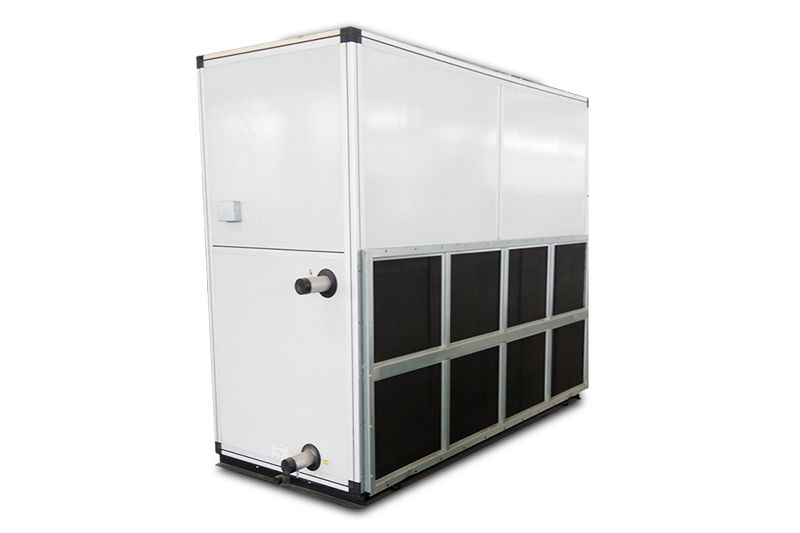

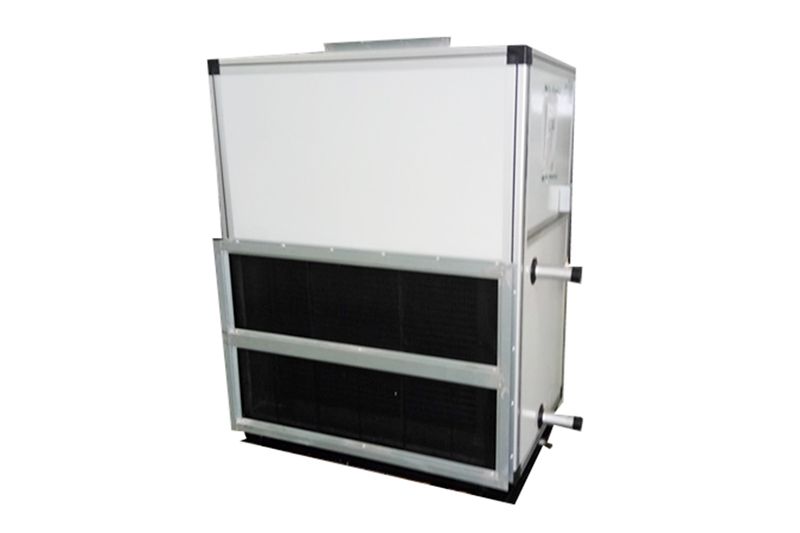

Unidad de tratamiento de aire vertical

Aplicación

Las unidades de tratamiento de aire vertical se utilizan para la ventilación y refrigeración, y se utilizan mucho en fábricas, supermercados, restaurantes y centros comerciales.

Parámetros de la unidad de tratamiento de aire vertical
Modelo Dimensión (mm) Peso (Kg)
A B C D E G H K L 4-row 6-row
20 700 850 1200 1050 640 230 260 790 450 145 152
30 700 950 1200 1050 640 300 260 890 500 155 162
40 700 1050 1450 1300 640 330 290 990 600 175 185
50 800 1050 1600 1450 740 310 340 990 700 210 223
60 800 1050 1600 1450 740 400 340 990 800 239 251
70 800 1200 1800 1650 740 370 400 1140 850 260 276
80 800 1350 1800 1650 740 370 400 1290 850 277 296
90 950 1350 2050 1900 890 430 480 1290 1000 325 345
105 950 1550 2050 1900 890 430 480 1490 1000 360 375
120 950 1700 2050 1900 890 560 480 1640 1000 372 395
135 950 1950 2050 1900 890 1040 400 1890 1000 490 525
150 950 1950 2100 1940 890 1040 400 1890 1050 512 537
180 950 2150 2300 2140 890 1200 480 2090 1150 605 621
210 950 2350 2300 2140 890 1200 480 2290 1200 646 683
240 950 2650 2300 2140 890 1570 480 2590 1200 690 741
270 950 2650 2500 2340 890 1570 480 2590 1300 743 792
300 950 2650 2500 2340 890 1570 480 2590 1450 795 850
330 1150 2900 2700 2540 1090 1590 570 2840 1450 967 1035
350 1150 3000 2700 2540 1090 1780 640 2940 1450 1032 1107
400 1150 3000 2950 2790 1090 1780 640 2940 1700 1070 1195
450 1150 3000 3100 2940 1090 1780 640 2940 1850 1115 1130
500 1150 3500 3300 3140 1090 1780 640 3440 1950 1203 1450
Características del producto

1. La adopción de un marco de aleación de aluminio garantiza un peso liviano, haciéndolo conveniente para el desarmado y el mantenimiento en el lugar.
2. Los paneles de acero pintados con doble capa de poliuretano internos y externos evitan la formación de un puente frío en la carcasa durante el funcionamiento.
3. Máquina centrífuga de doble flujo de aire: las unidades de refrigeración de aire se prueban y tratan por pruebas de equilibrio estáticas y dinámicas antes de la entrega.
4. Los rodamientos de bolas cerrados se utilizan para el ajuste automático del centro de gravedad, el bloqueo automático y la resistencia de empuje. En condiciones de funcionamiento normales, la inyección previa de lubricante garantiza que no se necesite mantenimiento.
5. El filtro es de tipo placa y se puede limpiar y re-utilizar.
