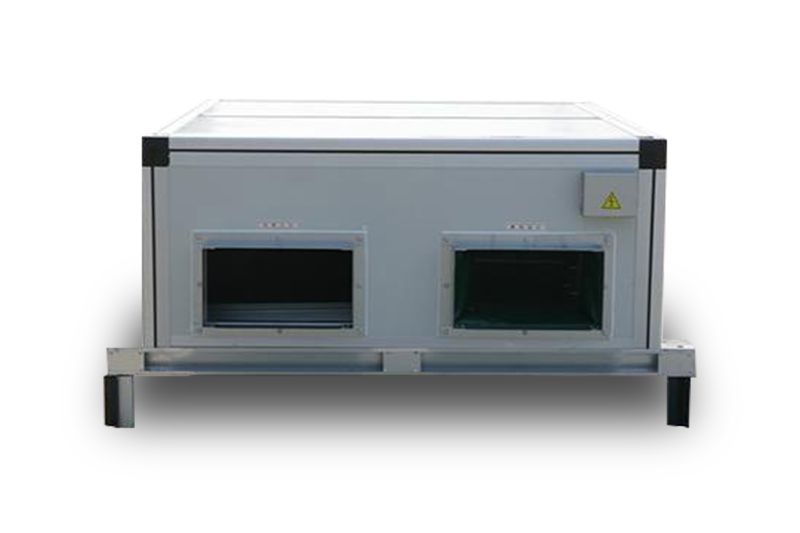

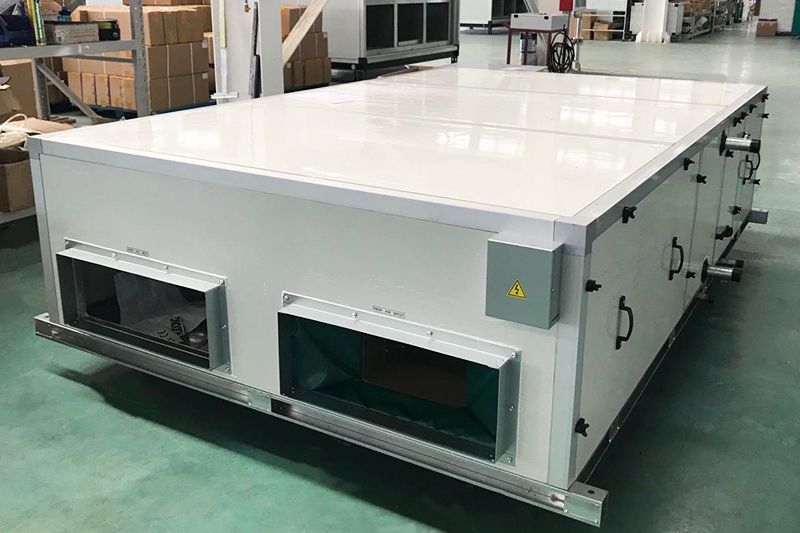

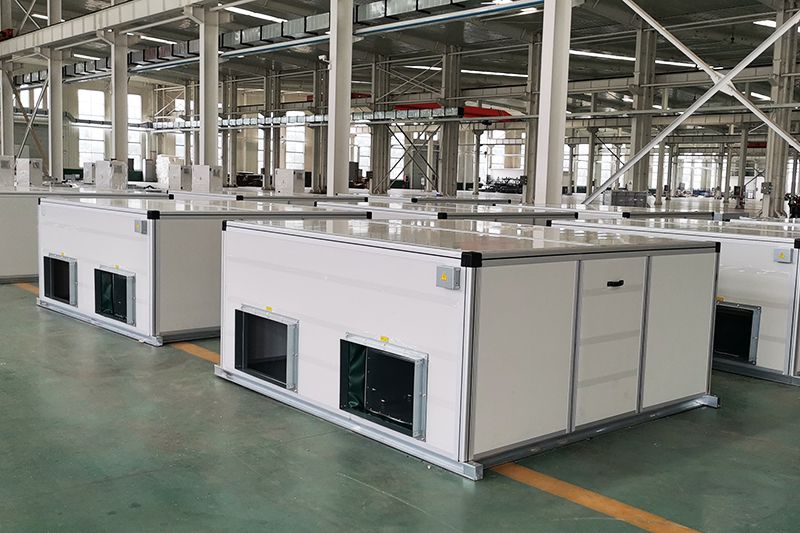

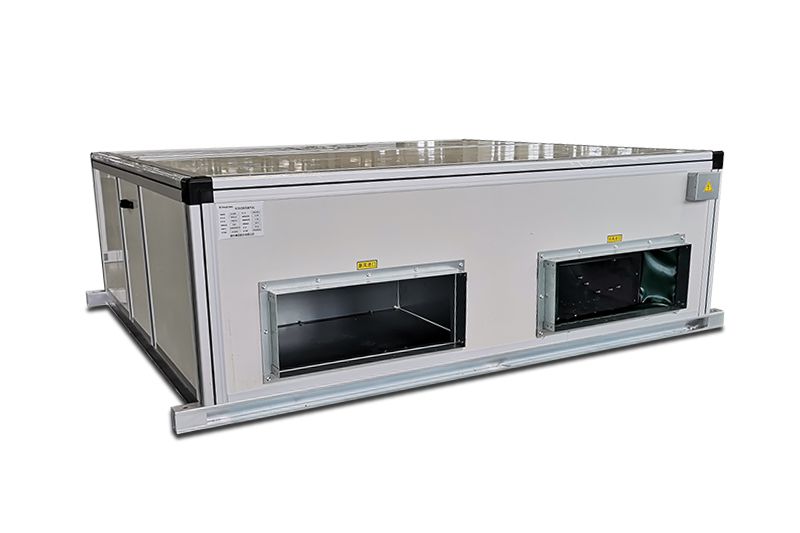

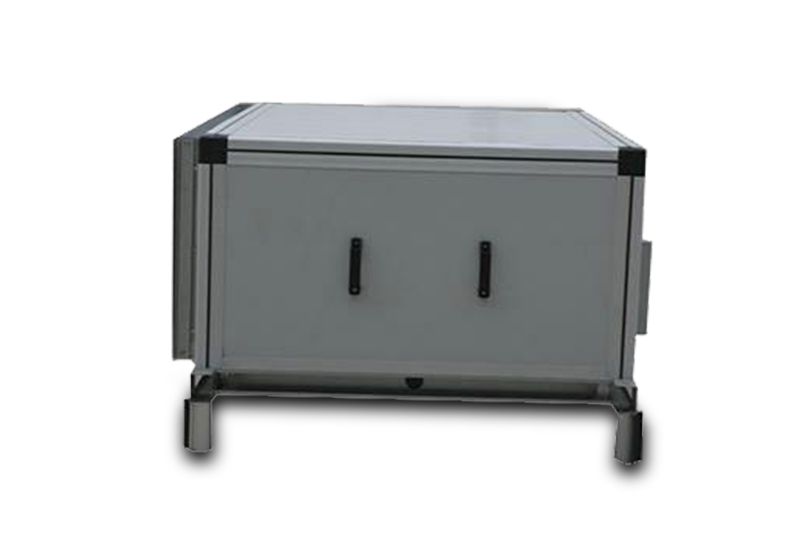

Unidad para ventilación de aire fresco

Application

Las unidades para ventilación de aire fresco se utilizan generalmente en salas de reuniones, laboratorios, edificios de oficinas, cuartos de computadoras, restaurantes, tiendas y otros lugares de fitness y entretenimiento. Existen varios modelos disponibles, que son adecuados para instalarlos en casi todos los ambientes. Los tipos más comunes incluyen los de montaje al techo y los de montaje al suelo.

Parámetros de la unidad para ventilación de aire fresco
Unidad para ventilación de aire fresco XH-(30~80)D
Modelo XH-30D XH-40D XH-50D XH-60D XH-80D
Dimensión de apariencia y de instalación A(mm) 700 700 700 900 900
B(mm) 1100 1100 1100 1100 1100
H(mm) 320 320 320 320 320
F(mm) 330 330 330 450 450
M(mm) 230 230 230 240 240
N(mm) 120 120 120 130 130
Potencia 220V/50Hz
Flujo de aire(m³/h) 300 400 500 600 800
Presión total(Pa) 90 95 100 110 110
Eficiencia de recuperación térmica total % Condición de refrigeración ≥50 Condición de calefacción≥55
Eficiencia de recuperación térmica sensible % Condición de refrigeración ≥60 Condición de calefacción ≥65
Potencia de consumo(W) 200 220 240 270 300
Ruido dB(A) 60 60 60 61 62
Peso(kg) 31 32 33 35 38

Notas: las unidades de ventilación de aire pequeñas se recomiendan sólo para el tipo de calor total.

Unidad para ventilación de aire fresco XH-(100~120)D
Modelo Dimensión de apariencia y de instalación(mm) Potencia Flujo de aire Presión total Eficiencia de recuperación térmica total Eficiencia de recuperación térmica sensible Potencia de consumo Ruido Peso
A B H h F M N (m³/h) (Pa) % % (kW) dB(A) (kg)
XH-100D 950 1,260 570 500 445 300 160 380V/50Hz 1,000 110 Condición de refrigeración ≥50 Condición de calefacción≥55 Condición de refrigeración ≥60 Condición de calefacción ≥65 0.32×2 60 90
XH-120D 950 1,340 570 500 445 300 160 1,200 110 0.34×2 60 95
XH-150D 1,240 1,420 570 500 590 350 190 1,500 110 0.37×2 60 100
XH-200D 1,240 1,420 625 555 590 380 220 2,000 150 0.45×2 61 110
XH-250D 1,240 1,730 625 555 590 400 250 2,500 150 0.55×2 61 130
XH-300D 1,575 1,730 650 580 757 500 250 3,000 200 0.75×2 62 150
XH-400D 1,890 1,820 725 655 915 650 250 4,000 200 1.1×2 64 180
XH-500D 2,100 1,820 725 655 1,020 650 250 5,000 250 1.5×2 66 210
XH-600D 2,300 2,000 830 760 1,120 650 350 6,000 250 1.5×2 68 250
XH-700D 2,400 2,060 830 760 1,170 650 350 7,000 300 1.9×2 69 265
XH-800D 2,500 2,120 830 760 1,220 650 350 8,000 300 2.2×2 69 280
XH-1000D 2,800 2,240 935 1,005 1,370 650 400 10,000 350 3.0×2 69 350
XH-1200D 3,000 2,360 935 1,005 1,470 650 400 12,000 380 3.7×2 70 420

Notas:
1. Para el tipo horizontal se recomienda la XH-1000, XH-1200. Para las unidades de montaje al techo se necesita un tratamiento de fortalecimiento especial.
2. Las unidades sensibles al calor está equipadas con tubos de condensación. Las unidades de calor total no está equipadas con tubos de condensación.

Unidad para ventilación de aire fresco XH-(400~1200)L
Modelo XH-400L XH-500L XH-600L XH-800L XH-1000L XH-1200L
Dimensión de apariencia y de instalación A(mm) 1850 2250 2550 1850 2250 2550
B(mm) 790 790 790 1500 1500 1500
C(mm) 1930 2330 2630 1950 2350 2650
D(mm) 890 890 890 1700 1700 1700
E(mm) 50 50 50 100 100 100
F(mm) 1022 1105 1255 1290 1290 1290
G(mm) 1600 1600 1600 2455 2535 2615
H(mm) 1700 1700 1700 2555 2635 2715
L×R(mm) 340×400 340×400 400×450 1250×500 1250×500 1250×500
L1×R1(mm) 320×500 320×600 320×700 320×500 400×500 400×600
Potencia 380V/50Hz
Flujo de aire(m³/h) 4000 5000 6000 8000 10000 12000
Presión estática(Pa) 320 320 320 350 350 370
Eficiencia de recuperación térmica % Condición de refrigeración ≥50 Condición de calefacción≥55
Potencia nominal(kW) 1.1×2 1.5×2 1.8×2 2.2×2 3.0×2 3.8×2
Ruido dB(A) 64 65 66 68 69 69
Peso(kg) 350 385 650 950 1150 1350
Unidad para ventilación de aire fresco XH-(1000~5000)W
Modelo XH-1000W XH-1200W XH-1500W XH-2000W XH-3000W XH-4000W XH-5000W
Dimensión de apariencia y de instalación(mm) L 2250 2670 3300 4400 4400 4400 4400
H 1630 1630 1630 1600 2375 3150 3925
L1 560 685 838 1112 1112 1112 1112
A 500 1000 1000 800 1000 1000 1000
B 1108 1120 1137 1137 1912 2687 3462
H1 100 100 100 100 100 140 140
Flujo de aire(m³/h) 10000 12000 15000 20000 30000 40000 50000
Presión estática(Pa) 230 235 240 270 260 280 300
Eficiencia de recuperación térmica % Condición de refrigeración ≥50 Condición de calefacción≥55
Peso(kg) 700 800 950 1300 1950 2600 3250
Unidad para ventilación de aire fresco XH-(250~800)D
Modelo XH-250D4(/6/8) XH-300D4(/6/8) XH-400D4(/6/8) XH-500D4(/6/8) XH-600D4(/6/8) XH-800D4(/6/8)
4 filas 6 filas 8 filas 4 filas 6 filas 8 filas 4 filas 6 filas 8 filas 4 filas 6 filas 8 filas 4 filas 6 filas 8 filas 4 filas 6 filas 8 filas
Dimensión de apariencia y de instalación(mm) A 1240 1575 1890 2100 2300 2500
B 2360 2360 2450 2450 2630 2750
H 625 650 725 725 830 830
h 555 580 655 655 760 760
F 590 757 915 1020 1120 1220
M 400 500 650 650 650 650
N 250 250 250 250 350 350
Diámetro del tubo del agua refrigerada DN 40 40 40 40 40 40
Diámetro del tubo de condensación DN 25 25 25 25 25 25
Potencia 380V/50Hz
Flujo de aire(m³/h) 2500 3000 4000 5000 6000 8000
Presión total(Pa) 150 200 200 250 250 300
Eficiencia de recuperación térmica total % Condición de refrigeración ≥50 Condición de calefacción≥55
Eficiencia de recuperación térmica sensible % Condición de refrigeración ≥60 Condición de calefacción ≥65
Potencia de consumo(kW) 0.55×2 0.75×2 1.1×2 1.5×2 1.5×2 2.2×2
Ruido dB(A) 61 62 64 66 68 69
Peso(kg) 150 160 170 180 195 210 220 240 260 250 270 290 300 325 350 340 370 400
Capacidad de refrigeración(kW) 21 26 31 26 33 39 35 44 52 43 54 64 52 66 78 70 89 105
Capacidad térmica(kW) 28 35 42 36 45 54 48 61 72 60 76 90 72 92 108 96 122 144
Unidad para ventilación de aire fresco XH-(100~1200)-R
Modelo Flujo de aire Presión total Eficiencia de recuperación térmica total Eficiencia de recuperación térmica sensible Potencia Potencia de la rueda Potencia consumida por el ventilador Dimensión de apariencia y de instalación(mm) Ruido dB Peso
(m³/h) Pa % % (kW) (kW) L W H M N F (A) (kg)
XH-100-R 1000 360 ≥75% ≥70% 380/3/50 0.09 0.32×2 1700 1200 1100 300 160 400 60 135
XH-120-R 1200 380 ≥75% ≥70% 380/3/50 0.09 0.37×2 1700 1200 1100 300 160 400 60 145
XH-150-R 1500 410 ≥75% ≥70% 380/3/50 0.09 0.55×2 1700 1300 1100 350 190 400 60 154
XH-200-R 2000 465 ≥75% ≥70% 380/3/50 0.09 0.75×2 1700 1300 1100 380 220 425 61 170
XH-250-R 2500 445 ≥75% ≥70% 380/3/50 0.09 0.75×2 1900 1450 1200 400 250 475 61 200
XH-300-R 3000 540 ≥75% ≥70% 380/3/50 0.09 1.1×2 1900 1550 1200 500 250 475 62 230
XH-400-R 4000 546 ≥75% ≥70% 380/3/50 0.09 1.1×2 1900 1650 1300 650 250 500 64 278
XH-500-R 5000 593 ≥75% ≥70% 380/3/50 0.09 1.5×2 2100 1650 1400 650 250 550 66 320
XH-600-R 6000 585 ≥75% ≥70% 380/3/50 0.18 2.2×2 2100 1900 1500 650 350 600 68 380
XH-700-R 7000 625 ≥75% ≥70% 380/3/50 0.18 3×2 2300 2100 1500 650 350 625 69 400
XH-800-R 8000 615 ≥75% ≥70% 380/3/50 0.18 3×2 2300 2200 1600 650 350 675 69 430
XH-1000-R 10000 681 ≥75% ≥70% 380/3/50 0.18 4×2 2500 2200 1700 650 400 725 69 530
XH-1200-R 12000 720 ≥75% ≥70% 380/3/50 0.18 4×2 2500 2400 1800 650 400 775 70 620
Unidad para ventilación de aire fresco XH-(250~800)-R
Modelo XHR-250 XHR-300 XHR-400 XHR-500 XHR-600 XHR-700 XHR-800
4 filas 6 filas 8 filas 4 filas 6 filas 8 filas 4 filas 6 filas 8 filas 4 filas 6 filas 8 filas 4 filas 6 filas 8 filas 4 filas 6 filas 8 filas 4 filas 6 filas 8 filas
Flujo de aire(m³/h) 2500 3000 4000 5000 6000 7000 8000
Presión total Pa 445 540 546 593 585 625 615
Eficiencia de recuperación térmica total ≥75%
Eficiencia de recuperación térmica sensible ≥70%
Potencia 380/3/50
Potencia de la rueda KW 0.09 0.09 0.09 0.09 0.18 0.18 0.18
Potencia consumida por el ventilador(kW) 0.75×2 1.1×2 1.1×2 1.5×2 2.2×2 3×2 3×2
Dimensión de apariencia y de instalación(mm) L 2530 2530 2530 2730 2730 2930 2930
W 1450 1550 1650 1650 1900 2100 2200
H 1200 1200 1300 1400 1500 1500 1600
M 400 500 650 650 650 650 650
N 250 250 250 250 350 350 350
F 475 475 500 550 600 625 675
Diámetro del tubo de agua enfriada DN 40 40 40 40 40 40 40
Diámetro del tubo de condensación DN 25 25 25 25 25 25 25
Ruido dB(A) 61 62 64 66 68 69 69
Peso(kg) 200 210 220 230 245 245 278 298 318 320 340 360 380 405 430 400 425 450 430 460 490
Capacidad de refrigeración(kW) 21 26 31 26 33 39 35 44 52 43 54 64 52 66 78 60 76 90 70 89 105
Capacidad de calefacción (kW) 28 35 42 36 45 54 48 61 72 60 76 90 72 92 108 84 106 126 96 122 144
Características de la unidad para ventilación de aire fresco

1. La ventilación bi-direccional entrada aire fresco filtrado dentro del ambiente mientras que simultáneamente expele el aire contaminado fuera del ambiente para mejorar la calidad del aire interior.
2. El termocambiador integrado proporciona aire a una temperatura confortable y recicla la energía para disminuir el consumo durante la operación.
3. Diseño mudo: El aire acondicionado presenta un ventilador centrífugo especial de bajo ruido. El gabinete interior también está revestido con materiales de absorción del sonido altamente eficientes.
4. Un dispositivo de filtro de aire central especial garantiza la limpieza y la pureza del aire aspirado dentro de la habitación.
5. Están disponibles una gran variedad de unidades para ventilación de aire fresco:
De acuerdo con los principios de trabajo:
a. Tipo rueda
b. Tipo placa
De acuerdo con los tipos de estructura:
a. Tipo techo
b. Tipo horizontal
c. Tipo vertical
También ofrecemos bobinas de refrigeración y sin medidores.
