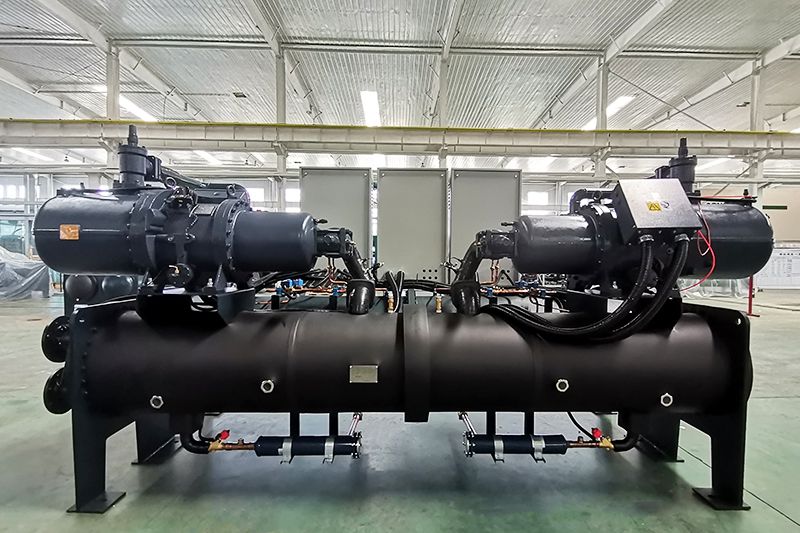

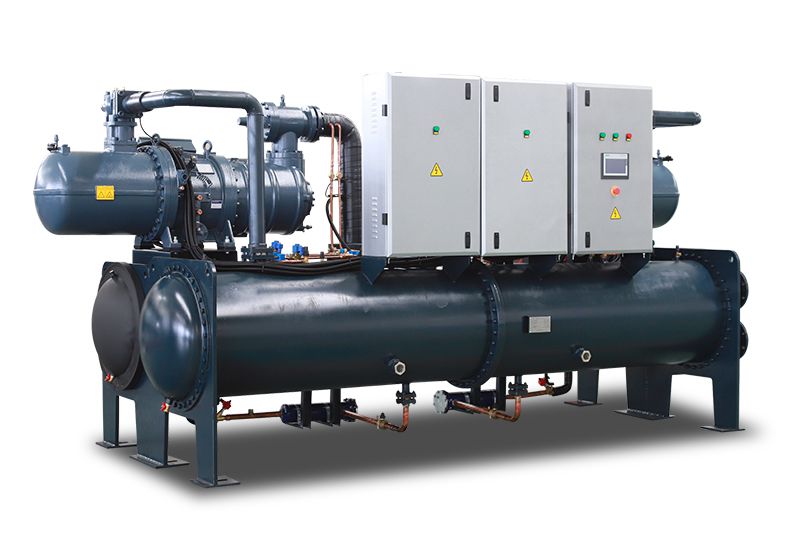

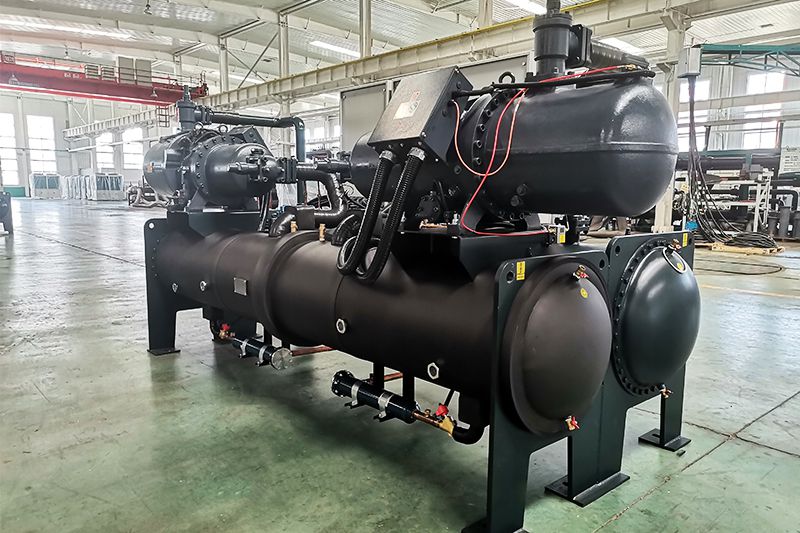

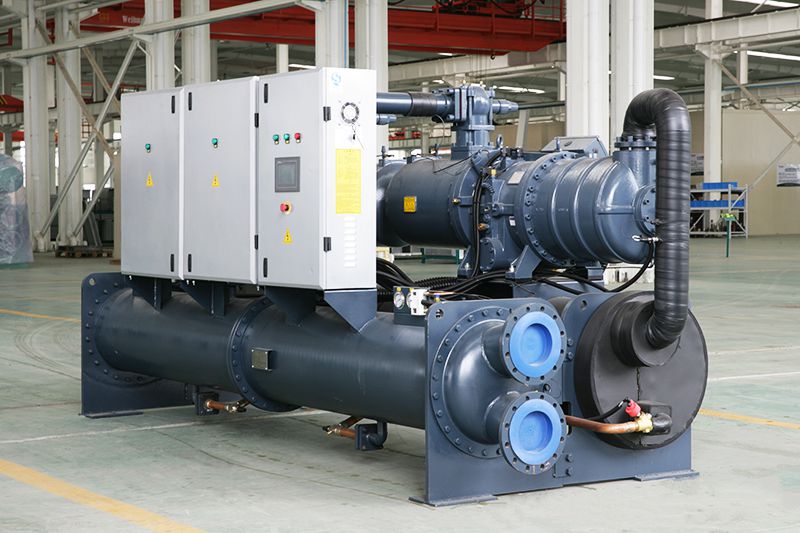

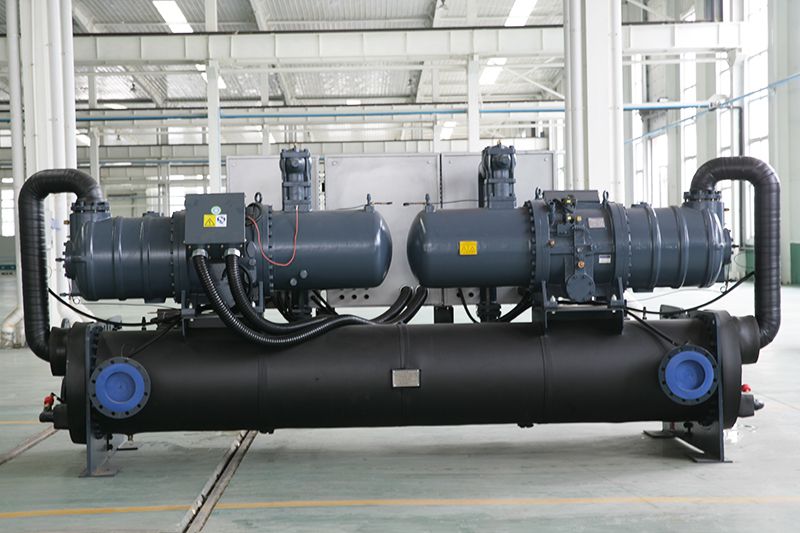

Bomba de calor tierra-agua de 200kW~2400kW

Aplicación

La bomba de calor tierra-agua de 200kW~2400kW está diseñada y producida por Ruidong para aplicaciones de calefacción, refrigeración, y recuperación del calor para uso comercial de gran escala. Estas bombas son adecuadas para su instalación en centros comerciales, edificios de oficinas, talleres, hoteles, hospitales y otras estructuras de tamaño grande.

Parámetros técnicos
Condición del suministro de agua, bomba de calor tierra-agua tipo seca R22
Modelo RLSG-R 200 240 280 320 360 400 480 530 620 720 840 940 1100 1200 400 480 560 640 720 800 960 1060 1240 1440 1680 1880 2200 2400
Capacidad de refrigeración nominal kW 207 239 284 321 375 403 469 526 609 720 839 940 1080 1179 414 478 568 642 750 806 938 1052 1218 1440 1678 1880 2160 2358
Entrada de energía de refrigeración kW 39 45 52 60 69 72 88 93 106 125 140 159 180 198 78 90 104 120 138 144 176 186 212 250 280 318 360 396
Capacidad de calefacción nominal kW 221 253 304 343 391 417 506 559 648 768 877 1012 1157 1247 442 506 608 686 782 834 1012 1118 1296 1536 1754 2024 2314 2494
Entrada de energía de calefacción kW 54 61 70 80 92 96 116 124 142 163 183 208 235 260 108 122 140 160 184 192 232 248 284 326 366 416 470 520
Potencia 3N-380V-50HZ 3N-380V-50HZ 3N-380V-50HZ 3N-380V-50HZ
Modelo del arranque Y-△ o bobinado dividido Y-△ o bobinado dividido Y-△ o bobinado dividido Y-△ o bobinado dividido
Refrigerante R22 R22 R22 R22
Carga 41 48 57 64 75 81 94 105 122 144 168 188 216 236 83 96 114 128 150 161 188 210 244 288 336 376 432 472
Control del refrigerante EXV EXV EXV EXV
Compresor Tipo Doble tornillo semi-cerrada Doble tornillo semi-cerrada Doble tornillo semi-cerrada Doble tornillo semi-cerrada
Cantidad 1 1 1 1 1 1 1 1 1 1 1 1 1 1 2 2 2 2 2 2 2 2 2 2 2 2 2 2
Evaporador Tipo Carcasa y tubo Carcasa y tubo Carcasa y tubo Carcasa y tubo
Caída de presión KPa 70-90 70-90 70-90 70-90
Conexión del tubo DN 80 80 80 100 100 100 125 125 125 150 150 150 150 200 100 125 125 125 150 150 150 150 200 200 200 250 250 250
Agua refrigerada m3/h 36 41 49 55 65 69 81 90 105 124 144 162 186 203 71 82 98 110 129 139 161 181 209 248 289 323 372 406
Agua de pozo m3/h 19 22 26 30 35 37 44 48 56 66 77 86 99 108 38 44 53 60 69 74 87 97 112 132 153 172 197 215
Condensador Tipo Carcasa y tubo Carcasa y tubo Carcasa y tubo Carcasa y tubo
Caída de presión KPa 70-90 70-90 70-90 70-90
Conexión del tubo DN 80 80 80 100 100 100 125 125 125 150 150 150 150 200 100 125 125 125 150 150 150 150 200 200 200 250 250 250
Agua refrigerada m3/h 36 41 49 55 65 69 81 90 105 124 144 162 186 203 71 82 98 110 129 139 161 181 209 248 289 323 372 406
Agua de pozo m3/h 19 22 26 30 35 37 44 48 56 66 77 86 99 108 38 44 53 60 69 74 87 97 112 132 153 172 197 215
Estructura Vertical Horizontal
Dimensión
(mm)
L 3050 3050 3050 2950 2950 2950 2950 3150 3450 3450 3450 3500 3500 3600 4300 4300 4300 4300 4350 4350 4400 4400 4400 4450 4450 4550 4550 4550
An 870 870 870 1050 1050 1100 1100 1250 1400 1400 1400 1580 1580 1640 1300 1300 1300 1330 1400 1400 1500 1500 1550 1685 1800 1900 1900 1900
Alt 1650 1650 1650 1600 1650 2000 2000 1660 1840 1840 1840 1880 1880 1900 1800 1800 1800 1800 1800 1800 1900 1900 1900 2050 2050 2150 2150 2150
Peso de la unidad Kg 1450 1610 1670 1700 1880 2260 2340 2400 2650 3220 3330 3820 3960 4310 2870 2950 3060 3290 3420 4150 4710 4810 5180 6490 7280 7610 7880 8280
Peso de trabajo Kg 1600 1770 1840 1870 2070 2490 2570 2640 2920 3530 3630 4130 4280 4610 3070 3160 3270 3520 3660 4440 5040 5150 5520 6850 7640 7990 8270 8690
Nota: Refrigeración: agua refrigerada: 12/7℃,agua de pozo: 18/29℃。
Calefacción: Agua calentada: 40/--℃,Agua de pozo: 15/--℃。
Condición del recurso de agua, bomba de calor tierra-agua tipo inundada R22
Modelo RLSG-R 200 240 280 320 360 400 480 530 620 720 840 940 1100 1200 400 480 560 640 720 800 960 1060 1240 1440 1680 1880 2200 2400
Capacidad de refrigeración nominal kW 207 239 284 321 375 403 469 526 609 720 839 940 1080 1179 414 478 568 642 750 806 938 1052 1218 1440 1678 1880 2160 2358
Entrada de energía de refrigeración kW 39 45 52 60 69 72 88 93 106 125 140 159 180 198 78 90 104 120 138 144 176 186 212 250 280 318 360 396
Capacidad de calefacción nominal kW 221 253 304 343 391 417 506 559 648 768 877 1012 1157 1247 442 506 608 686 782 834 1012 1118 1296 1536 1754 2024 2314 2494
Entrada de energía de calefacción kW 54 61 70 80 92 96 116 124 142 163 183 208 235 260 108 122 140 160 184 192 232 248 284 326 366 416 470 520
Potencia 3N-380V-50HZ 3N-380V-50HZ 3N-380V-50HZ 3N-380V-50HZ
Modelo del arranque Y-△ o bobinado dividido Y-△ o bobinado dividido Y-△ o bobinado dividido Y-△ o bobinado dividido
Refrigerante R22 R22 R22 R22
Carga 41 48 57 64 75 81 94 105 122 144 168 188 216 236 83 96 114 128 150 161 188 210 244 288 336 376 432 472
Control del refrigerante EXV EXV EXV EXV
Compresor Tipo Doble tornillo semi-cerrada Doble tornillo semi-cerrada Doble tornillo semi-cerrada Doble tornillo semi-cerrada
Cantidad 1 1 1 1 1 1 1 1 1 1 1 1 1 1 2 2 2 2 2 2 2 2 2 2 2 2 2 2
Evaporador Tipo Carcasa y tubo Carcasa y tubo Carcasa y tubo Carcasa y tubo
Caída de presión KPa 70-90 70-90 70-90 70-90
Conexión del tubo DN 80 80 80 100 100 100 125 125 125 150 150 150 150 200 100 125 125 125 150 150 150 150 200 200 200 250 250 250
Agua refrigerada m3/h 36 41 49 55 65 69 81 90 105 124 144 162 186 203 71 82 98 110 129 139 161 181 209 248 289 323 372 406
Agua de pozo m3/h 19 22 26 30 35 37 44 48 56 66 77 86 99 108 38 44 53 60 69 74 87 97 112 132 153 172 197 215
Condensador Tipo Carcasa y tubo Carcasa y tubo Carcasa y tubo Carcasa y tubo
Caída de presión KPa 70-90 70-90 70-90 70-90
Conexión del tubo DN 80 80 80 100 100 100 125 125 125 150 150 150 150 200 100 125 125 125 150 150 150 150 200 200 200 250 250 250
Agua refrigerada m3/h 36 41 49 55 65 69 81 90 105 124 144 162 186 203 71 82 98 110 129 139 161 181 209 248 289 323 372 406
Agua de pozo m3/h 19 22 26 30 35 37 44 48 56 66 77 86 99 108 38 44 53 60 69 74 87 97 112 132 153 172 197 215
Estructura Vertical Horizontal
Dimensión
(mm)
L 3050 3050 3050 2950 2950 2950 2950 3150 3450 3450 3450 3500 3500 3600 4300 4300 4300 4300 4350 4350 4400 4400 4400 4450 4450 4550 4550 4550
An 870 870 870 1050 1050 1100 1100 1250 1400 1400 1400 1580 1580 1640 1300 1300 1300 1330 1400 1400 1500 1500 1550 1685 1800 1900 1900 1900
Alt 1650 1650 1650 1600 1650 2000 2000 1660 1840 1840 1840 1880 1880 1900 1800 1800 1800 1800 1800 1800 1900 1900 1900 2050 2050 2150 2150 2150
Peso de la unidad Kg 1450 1610 1670 1700 1880 2260 2340 2400 2650 3220 3330 3820 3960 4310 2870 2950 3060 3290 3420 4150 4710 4810 5180 6490 7280 7610 7880 8280
Peso de trabajo Kg 1600 1770 1840 1870 2070 2490 2570 2640 2920 3530 3630 4130 4280 4610 3070 3160 3270 3520 3660 4440 5040 5150 5520 6850 7640 7990 8270 8690
Nota: Refrigeración: agua refrigerada: 12/7℃,agua de pozo: 18/29℃。
Calefacción: Agua calentada: 40/--℃,Agua de pozo: 15/--℃。
Condición del recurso de agua, bomba de calor tierra-agua tipo seca R407c
Modelo RLSG-CR 200 240 280 320 360 400 480 530 620 720 840 940 1100 1200 400 480 560 640 720 800 960 1060 1240 1440 1680 1880 2200 2400
Capacidad de refrigeración nominal kW 207 239 284 321 375 403 469 526 609 720 839 940 1080 1179 414 478 568 642 750 806 938 1052 1218 1440 1678 1880 2160 2358
Entrada de energía de refrigeración kW 39 45 52 60 69 72 88 93 106 125 140 159 180 198 78 90 104 120 138 144 176 186 212 250 280 318 360 396
Capacidad de calefacción nominal kW 221 253 304 343 391 417 506 559 648 768 877 1012 1157 1247 442 506 608 686 782 834 1012 1118 1296 1536 1754 2024 2314 2494
Entrada de energía de calefacción kW 54 61 70 80 92 96 116 124 142 163 183 208 235 260 108 122 140 160 184 192 232 248 284 326 366 416 470 520
Potencia 3N-380V-50HZ 3N-380V-50HZ 3N-380V-50HZ 3N-380V-50HZ
Modelo del arranque Y-△ o bobinado dividido Y-△ o bobinado dividido Y-△ o bobinado dividido Y-△ o bobinado dividido
Refrigerante R407C R407C R407C R407C
Carga 46 53 62 71 83 89 103 116 134 158 185 207 238 259 91 105 125 141 165 177 206 231 268 317 369 414 475 519
Control del refrigerante EXV EXV EXV EXV
Compresor Tipo Doble tornillo semi-cerrada Doble tornillo semi-cerrada Doble tornillo semi-cerrada Doble tornillo semi-cerrada
Cantidad 1 1 1 1 1 1 1 1 1 1 1 1 1 1 2 2 2 2 2 2 2 2 2 2 2 2 2 2
Evaporador Tipo Carcasa y tubo Carcasa y tubo Carcasa y tubo Carcasa y tubo
Caída de presión KPa 70-90 70-90 70-90 70-90
Conexión del tubo DN 80 80 80 100 100 100 125 125 125 150 150 150 150 200 100 125 125 125 150 150 150 150 200 200 200 250 250 250
Agua refrigerada m3/h 36 41 49 55 65 69 81 90 105 124 144 162 186 203 71 82 98 110 129 139 161 181 209 248 289 323 372 406
Agua de pozo m3/h 19 22 26 30 35 37 44 48 56 66 77 86 99 108 38 44 53 60 69 74 87 97 112 132 153 172 197 215
Condensador Tipo Carcasa y tubo Carcasa y tubo Carcasa y tubo Carcasa y tubo
Caída de presión KPa 70-90 70-90 70-90 70-90
Conexión del tubo DN 80 80 80 100 100 100 125 125 125 150 150 150 150 200 100 125 125 125 150 150 150 150 200 200 200 250 250 250
Agua refrigerada m3/h 36 41 49 55 65 69 81 90 105 124 144 162 186 203 71 82 98 110 129 139 161 181 209 248 289 323 372 406
Agua de pozo m3/h 19 22 26 30 35 37 44 48 56 66 77 86 99 108 38 44 53 60 69 74 87 97 112 132 153 172 197 215
Estructura Vertical Horizontal
Dimensión
(mm)
L 3050 3050 3050 2950 2950 2950 2950 3150 3450 3450 3450 3500 3500 3600 4300 4300 4300 4300 4350 4350 4400 4400 4400 4450 4450 4550 4550 4550
An 870 870 870 1050 1050 1100 1100 1250 1400 1400 1400 1580 1580 1640 1300 1300 1300 1330 1400 1400 1500 1500 1550 1685 1800 1900 1900 1900
Alt 1650 1650 1650 1600 1650 2000 2000 1660 1840 1840 1840 1880 1880 1900 1800 1800 1800 1800 1800 1800 1900 1900 1900 2050 2050 2150 2150 2150
Peso de la unidad Kg 1450 1610 1670 1700 1880 2260 2340 2400 2650 3220 3330 3820 3960 4310 2870 2950 3060 3290 3420 4150 4710 4810 5180 6490 7280 7610 7880 8280
Peso de trabajo Kg 1600 1770 1840 1870 2070 2490 2570 2640 2920 3530 3630 4130 4280 4610 3070 3160 3270 3520 3660 4440 5040 5150 5520 6850 7640 7990 8270 8690
Nota: Refrigeración: agua refrigerada: 12/7℃,agua de pozo: 18/29℃。
Calefacción: Agua calentada: 40/--℃,Agua de pozo: 15/--℃。
Condición del recurso de agua, bomba de calor tierra-agua tipo seca R134a
Modelo RLSG-AR 220 260 300 340 380 460 540 620 700 740 840 440 520 600 680 760 920 1080 1240 1400 1480 1680
Capacidad de refrigeración nominal kW 219 255 296 328 380 457 539 612 701 760 840 438 510 592 656 760 914 1078 1224 1402 1520 1680
Entrada de energía de refrigeración kW 40 45 52 58 66 78 88 100 113 131 140 80 90 104 116 132 156 176 200 226 262 280
Capacidad de calefacción nominal kW 236 271 318 354 399 481 562 651 747 813 888 472 542 636 708 798 962 1124 1302 1494 1626 1776
Entrada de energía de calefacción kW 53 60 69 77 88 103 115 134 151 172 184 106 120 138 154 176 206 230 268 302 344 368
Potencia 3N-380V-50HZ 3N-380V-50HZ 3N-380V-50HZ 3N-380V-50HZ
Modelo del arranque Y-△ o bobinado dividido Y-△ o bobinado dividido Y-△ o bobinado dividido Y-△ o bobinado dividido
Refrigerante R134A R134A R134A R134A
Carga 55 64 74 82 95 114 135 153 175 190 210 110 128 148 164 190 229 270 306 351 380 420
Control del refrigerante EXV EXV EXV EXV
Compresor Tipo Doble tornillo semi-cerrada Doble tornillo semi-cerrada Doble tornillo semi-cerrada Doble tornillo semi-cerrada
Cantidad 1 1 1 1 1 1 1 1 1 1 1 2 2 2 2 2 2 2 2 2 2 2
Evaporador Tipo Carcasa y tubo Carcasa y tubo Carcasa y tubo Carcasa y tubo
Caída de presión KPa 70-90 70-90 70-90 70-90
Conexión del tubo DN 80 80 80 100 100 100 125 125 125 150 150 100 125 125 125 150 150 150 150 200 200 200
Agua refrigerada m3/h 38 44 51 56 65 79 93 105 121 131 144 75 88 102 113 131 157 185 211 241 261 289
Agua de pozo m3/h 20 23 27 30 35 42 49 56 64 70 77 40 47 54 60 70 84 98 111 127 139 153
Condensador Tipo Carcasa y tubo Carcasa y tubo Carcasa y tubo Carcasa y tubo
Caída de presión KPa 70-90 70-90 70-90 70-90
Conexión del tubo DN 80 80 80 100 100 100 125 125 125 150 150 100 125 125 125 150 150 150 150 200 200 200
Agua refrigerada m3/h 38 44 51 56 65 79 93 105 121 131 144 75 88 102 113 131 157 185 211 241 261 289
Agua de pozo m3/h 20 23 27 30 35 42 49 56 64 70 77 40 47 54 60 70 84 98 111 127 139 153
Estructura Vertical Horizontal
Dimensión
(mm)
L 3050 3050 2950 2950 2950 2950 3150 3450 3450 3450 3450 4300 4300 4300 4350 4350 4400 4400 4400 4450 4450 4450
An 870 870 1050 1050 1100 1100 1300 1400 1400 1400 1400 1300 1300 1300 1400 1400 1500 1500 1500 1800 1800 1800
Alt 1650 1650 1600 1650 2000 2000 1660 1840 1840 1840 1840 1800 1800 1800 1800 1800 1900 1900 1900 2050 2050 2050
Peso de la unidad Kg 1850 2040 2110 2150 2380 2860 3050 3200 3520 3770 3860 3280 3520 3660 3700 4020 5010 5820 6110 6690 6730 7480
Peso de trabajo Kg 2040 2240 2320 2370 2620 3150 3350 3520 3880 4130 4210 3510 3770 3910 3960 4300 5360 6230 6540 7130 7100 7850
Nota: Refrigeración: agua refrigerada: 12/7℃,agua de pozo: 18/29℃。
Calefacción: Agua calentada: 40/--℃,Agua de pozo: 15/--℃。
Condición del recurso de agua, bomba de calor tierra-agua tipo inundada R134a
Modelo RLSG-ARM 240 280 340 380 440 500 600 700 760 840 940 480 560 680 760 880 1000 1200 1400 1520 1680 1880
Capacidad de refrigeración nominal kW 238 278 336 374 429 518 594 687 781 845 923 476 556 672 748 858 1036 1188 1374 1562 1690 1846
Entrada de energía de refrigeración kW 41 47 53 59 68 79 90 102 116 134 142 82 94 106 118 136 158 180 204 232 268 284
Capacidad de calefacción nominal kW 260 299 352 390 440 530 620 716 822 897 977 520 598 704 780 880 1060 1240 1432 1644 1794 1954
Entrada de energía de calefacción kW 54 62 70 79 89 104 117 136 154 175 188 108 124 140 158 178 208 234 272 308 350 376
Potencia 3N-380V-50HZ 3N-380V-50HZ 3N-380V-50HZ 3N-380V-50HZ
Modelo del arranque Y-△ o bobinado dividido Y-△ o bobinado dividido Y-△ o bobinado dividido Y-△ o bobinado dividido
Refrigerante R134A R134A R134A R134A
Carga 60 70 84 94 107 130 149 172 195 211 231 119 139 168 187 215 259 297 344 391 423 462
Control del refrigerante EXV EXV EXV EXV
Compresor Tipo Doble tornillo semi-cerrada Doble tornillo semi-cerrada Doble tornillo semi-cerrada Doble tornillo semi-cerrada
Cantidad 1 1 1 1 1 1 1 1 1 1 1 2 2 2 2 2 2 2 2 2 2 2
Evaporador Tipo Carcasa y tubo inundado Carcasa y tubo inundado Carcasa y tubo inundado Carcasa y tubo inundado
Caída de presión KPa 70-90 70-90 70-90 70-90
Conexión del tubo DN 80 80 80 100 100 100 125 125 125 150 150 100 125 125 125 150 150 150 150 200 200 200
Agua refrigerada m3/h 41 48 58 64 74 89 102 118 134 145 159 82 96 116 129 148 178 204 236 269 291 318
Agua de pozo m3/h 22 25 30 34 39 47 53 62 70 77 83 44 51 61 68 78 93 107 123 140 153 167
Condensador Tipo Carcasa y tubo Carcasa y tubo Carcasa y tubo Carcasa y tubo
Caída de presión KPa 70-90 70-90 70-90 70-90
Conexión del tubo DN 80 80 80 100 100 100 125 125 125 150 150 100 125 125 125 150 150 150 150 200 200 200
Agua refrigerada m3/h 41 48 58 64 74 89 102 118 134 145 159 82 96 116 129 148 178 204 236 269 291 318
Agua de pozo m3/h 22 25 30 34 39 47 53 62 70 77 83 44 51 61 68 78 93 107 123 140 153 167
Estructura Horizontal
Dimensión
(mm)
L 3300 3300 3300 3300 3300 3300 3300 3300 3400 3450 3450 3550 3550 3650 3650 3650 3800 3800 4600 4600 4700 4700
An 1350 1350 1350 1350 1350 1400 1400 1400 1400 1580 1580 1300 1300 1580 1580 1580 1650 1650 1650 1760 1760 1760
Alt 1850 1850 1850 1850 1850 1850 1850 1850 2050 2100 2100 1850 1850 2100 2100 2100 2100 2100 2100 2300 2300 2300
Peso de la unidad Kg 2370 2420 2500 2560 2670 3280 3550 3720 3870 4300 4470 4320 4620 4800 4900 5290 6370 6550 7030 7560 7950 8150
Peso de trabajo Kg 2620 2660 2750 2820 2940 3610 3900 4090 4260 4710 4870 4670 4990 5130 5240 5670 6810 7010 7520 8090 8510 8730
Nota: Refrigeración: agua refrigerada: 12/7°C agua de pozo: 18/29??
Calefacción: Agua calentada: 40/--°C Agua de pozo: 15/--°C
Condición del recurso de agua, bomba de calor tierra-agua tipo seca R407c
Modelo RLSG-CR 200 240 280 320 360 400 480 530 620 720 840 940 1100 1200 400 480 560 640 720 800 960 1060 1240 1440 1680 1880 2200 2400
Capacidad de refrigeración nominal kW 207 239 284 321 375 403 469 526 609 720 839 940 1080 1179 414 478 568 642 750 806 938 1052 1218 1440 1678 1880 2160 2358
Entrada de energía de refrigeración kW 39 45 52 60 69 72 88 93 106 125 140 159 180 198 78 90 104 120 138 144 176 186 212 250 280 318 360 396
Capacidad de calefacción nominal kW 221 253 304 343 391 417 506 559 648 768 877 1012 1157 1247 442 506 608 686 782 834 1012 1118 1296 1536 1754 2024 2314 2494
Entrada de energía de calefacción kW 54 61 70 80 92 96 116 124 142 163 183 208 235 260 108 122 140 160 184 192 232 248 284 326 366 416 470 520
Potencia 3N-380V-50HZ 3N-380V-50HZ 3N-380V-50HZ 3N-380V-50HZ
Modelo del arranque Y-△ o bobinado dividido Y-△ o bobinado dividido Y-△ o bobinado dividido Y-△ o bobinado dividido
Refrigerante R407C R407C R407C R407C
Carga 46 53 62 71 83 89 103 116 134 158 185 207 238 259 91 105 125 141 165 177 206 231 268 317 369 414 475 519
Control del refrigerante EXV EXV EXV EXV
Compresor Tipo Doble tornillo semi-cerrada Doble tornillo semi-cerrada Doble tornillo semi-cerrada Doble tornillo semi-cerrada
Cantidad 1 1 1 1 1 1 1 1 1 1 1 1 1 1 2 2 2 2 2 2 2 2 2 2 2 2 2 2
Evaporador Tipo Carcasa y tubo Carcasa y tubo Carcasa y tubo Carcasa y tubo
Caída de presión KPa 70-90 70-90 70-90 70-90
Conexión del tubo DN 80 80 80 100 100 100 125 125 125 150 150 150 150 200 100 125 125 125 150 150 150 150 200 200 200 250 250 250
Agua refrigerada m3/h 36 41 49 55 65 69 81 90 105 124 144 162 186 203 71 82 98 110 129 139 161 181 209 248 289 323 372 406
Agua de pozo m3/h 19 22 26 30 35 37 44 48 56 66 77 86 99 108 38 44 53 60 69 74 87 97 112 132 153 172 197 215
Condensador Tipo Carcasa y tubo Carcasa y tubo Carcasa y tubo Carcasa y tubo
Caída de presión KPa 70-90 70-90 70-90 70-90
Conexión del tubo DN 80 80 80 100 100 100 125 125 125 150 150 150 150 200 100 125 125 125 150 150 150 150 200 200 200 250 250 250
Agua refrigerada m3/h 36 41 49 55 65 69 81 90 105 124 144 162 186 203 71 82 98 110 129 139 161 181 209 248 289 323 372 406
Agua de pozo m3/h 19 22 26 30 35 37 44 48 56 66 77 86 99 108 38 44 53 60 69 74 87 97 112 132 153 172 197 215
Estructura Vertical Horizontal
Dimensión
(mm)
L 3050 3050 3050 2950 2950 2950 2950 3150 3450 3450 3450 3500 3500 3600 4300 4300 4300 4300 4350 4350 4400 4400 4400 4450 4450 4550 4550 4550
An 870 870 870 1050 1050 1100 1100 1250 1400 1400 1400 1580 1580 1640 1300 1300 1300 1330 1400 1400 1500 1500 1550 1685 1800 1900 1900 1900
Alt 1650 1650 1650 1600 1650 2000 2000 1660 1840 1840 1840 1880 1880 1900 1800 1800 1800 1800 1800 1800 1900 1900 1900 2050 2050 2150 2150 2150
Peso de la unidad Kg 1450 1610 1670 1700 1880 2260 2340 2400 2650 3220 3330 3820 3960 4310 2870 2950 3060 3290 3420 4150 4710 4810 5180 6490 7280 7610 7880 8280
Peso de trabajo Kg 1600 1770 1840 1870 2070 2490 2570 2640 2920 3530 3630 4130 4280 4610 3070 3160 3270 3520 3660 4440 5040 5150 5520 6850 7640 7990 8270 8690
Nota: Refrigeración: agua refrigerada: 12/7℃,agua de pozo: 18/29℃。
Calefacción: Agua calentada: 40/--℃,Agua de pozo: 15/--℃。

Medidas de protección:
1. Protección de alto y bajo voltaje
2. Protección anti-congelamiento
3. Control de temperatura
4. Protección de potencia anti-fase
5. Protección de alta y baja presión
6. Protección de temperatura de escape de alta presión
7. Protección de sobrecalentamiento del motor integrado
8. Protección de sobre-corriente
9. Válvula de seguridad
10. Válvula antirretorno

Características

1. Compresor:
a. Diseño de tornillo doble semi-cerrado. Las piezas comprimidas se componen de dos rotores entrelazados, diseñados para minimizar la vibración. El diseño a tornillo conduce a una alta eficiencia y un flujo de aire suave a través del proceso de entrada, compresión y escape.
b. El equipo no necesita lubricarse manualmente.
c. El sistema de control del volumen del compresor puede realizar fácilmente la operación de carga parcial. El compresor logra del 25 al 100% del ajuste de energía seccional o no seccional para ser completamente compatible con las cargas de construcción.

Ventajas
Los componentes movibles son sólo 1/4 que los de los compresores a pistón. Las piezas vulnerables están minimizadas y los procesos de inhalación y escape son suaves y continuos sin el fenómeno de pulso. El equipo no es sensible a la compresión húmeda y es altamente resistente impactos de líquido fuertes.

2. Termocambiador tipo carcasa y tubo
Carcasa: las vasijas de presión se construyen desde placas de acero de alta calidad. Su fabricación y prueba cumple con las normas de las vasijas de presión para equipos de refrigeración JB/T4750-2003. La superficie exterior presenta materiales de preservación y aislación térmica impermeables e ignífugos. El deflector del evaporador adopta plástico de ingeniería PVC que tiene una excelente resistencia a la corrosión y buena impermeabilidad al aire para hacer que el flujo de agua refrigerada suba y baje a lo largo de él. Esto mejora la capacidad de intercambio térmico del evaporador.

La entrada refrigerante está equipada con un dispositivo de balanceo del flujo para poder distribuir el refrigerante de forma uniforme en el tubo de cobre del termocambiador. Esto mejora la eficiencia del intercambio térmico de toda la unidad.

El tubo de cobre corrugado DAC del tanque interno del termocambiador, mejora la eficiencia. La capacidad de intercambio térmico de energía lateral para el refrigerante mejora el efecto de enfriamiento y calentamiento de la unidad.

3. Válvula de expansión
El sistema de control electrónico de la válvula de expansión puede lograr un control preciso de hasta 2600 pasos. Según el sobrecalentamiento de succión y la presión de saturación, combinado con el sistema de control electrónico, podemos controlar el flujo refrigerante de forma precisa, para garantizar que la unidad esté siempre en las mejores condiciones de operación y se pueda lograr la capacidad de producción máxima. La adopción de los tubos de transferencia de calor eficientes mejora la eficiencia energética y la efectividad.

4. Gabinete de control de distribución
El gabinete de control de distribución se compone del equipo de arranque del compresor, un protector de potencia y un controlador micro-computarizado. El controlador micro-computarizado puede funcionar de forma estable y segura bajo un rango de temperatura de -15℃ a 65℃. Está equipado con una interfaz de comunicación estándar RS-232 y RS-485. Puede recibir señales remotas para el arranque y el apagado.

5. Equipo de seguridad
Interruptor de alto y bajo voltaje, control de temperatura anti-congelamiento, calentador de aceite lubricante, válvula antirretorno para el escape a alta presión, filtro seco del elemento filtrante reemplazable, piezómetro, interruptor para corte de emergencia, protector contra sobrecarga, protector de energía, inyector refrigerante.

Comentarios
