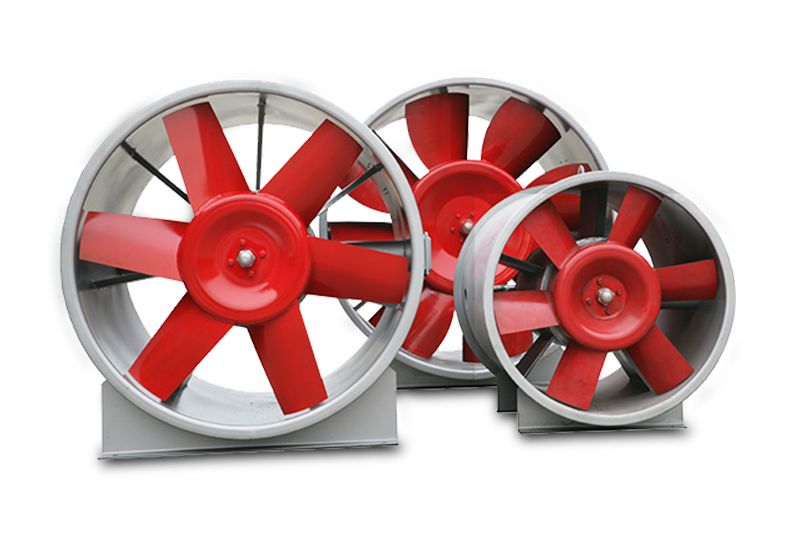

Ventilador de flujo axial industrial

Los ventiladores de flujo axial industriales se utilizan mucho en sistemas de escape montados a la pared para empresas mineras e industriales, instalaciones comerciales, lugares públicos, suinistro de aire en estaciones, suministro de aire de conductos, ventilación de techo y otros lugares. Las aplicaciones del ventilador de flujo axial industrial incluyen sistemas de ventilación y refrigeración de aire en la industria química y metalúrgica, en las industrias livianas, en la industria alimenticia, en la industria de la medicina y la salud, y en las industrias textiles, entre otras.
En base a los requisitos del cliente, podemos proporcionar varios métodos de instalación, incluyendo el tipo de soporte de pie rotatorio, el tipo montado a la pared, el tipo tubular y el tipo estacionario.

Contacto

Specification

Ventilador de flujo axial industrial montado a la pared DZ-11

Se aplica para la ventilación de comedores, restaurantes, y varios edificios de fábricas industriales. Este ventilador de flujo axial se instala fácilmente en la pared.

Modelo	Capacidad del túnel m³/h	Presión total Pa	Velocidad de giro r/min	Potencia del motor kW	Ruido dB(A)	Peso kg
2.2C	400	29	1450	0.025	54	8
3C	1600	39	1450	0.06	63.5	10
4B	4000	98	960	0.25	64.5	20
5A	6000	79	720	0.25	64	28
5B	7000	128	960	0.37	70	28
6A	9500	88	720	0.55	69	44
7A	15000	118	720	1.1	72	70
8A	22000	157	720	1.5	77	87

Ventilador de flujo axial tipo estacionario DZ-12

Se aplica para la ventilación de varios lugares y puestos de oepración.

Modelo	Capacidad del túnel m³/h	Presión total Pa	Velocidad de giro r/min	Potencia del motor kW	Ruido dB(A)	Peso kg
3C	1600	39	1450	0.06	61.5	19
4B	4000	98	960	0.25	64.5	29
5A	6000	79	720	0.25	64	48
5B	7000	128	960	0.37	69	48
6A	9500	88	720	0.55	69	60
6B	14000	177	960	1.1	77	70
7A	14500	137	720	1.1	71	86
7B	22000	196	960	2.2	78	94

DZ-13 tubular axial flow fan

Se aplica para edificios residenciales de avanzada, así como también en empresas mineral e industriales.

Modelo	Capacidad del túnel m³/h	Presión total Pa	Velocidad de giro r/min	Potencia del motor kW	Ruido dB(A)	Peso kg
2.5D	2000	150	2800	0.37	65	13
3C	1600	25	1450	0.06	61.5	11
3.2 D	3000	160	2800	0.37	68	15
4C	5000	80	1450	0.55	69	22
5B	5500	80	960	0.37	70	36
5C	7000	90	1450	0.75	75	30
6B	10000	100	960	1.1	77.5	46
6C	15000	90	1450	2.2	80.5	61
7A	14000	70	720	1.1	69	70
7B	18000	120	960	2.2	78	78
7C	20000	150	1450	3	81.5	71
8A	20000	70	720	1.5	76.5	89
8B	25000	90	960	2.2	80.5	90
8C	28000	100	1450	4	81.5	88
10A	38000	65	720	3	81	158
10B	48500	116	960	5.5	85	163

Dimensión del ventilador de flujo axial industrial DZ

Tipo soporte de pie rotatorio

Modelo	D	D3	L	H
3	306	356	280	630
4	406	466	350	630
5	508	568	350	630
6	608	678	530	915
7	708	778	530	915
8	808	888	560	915
9	908	988	560	1000
10	1010	1100	580	1000

Tipo estacionario

Modelo	D	D3	A	L1	L	H
3	306	356	200	180	260	190
4	406	466	260	200	320	245
5	508	568	260	300	330	295
6	608	678	350	400	420	350
7	708	778	380	500	500	410
8	808	888	400	500	520	465
9	908	988	400	600	520	515
10	1010	1100	420	600	600	570

Tipo montado a la pared

Modelo	D	D3	L
2.2	226	276	260
2.5	256	306	260
3	306	356	260
3.2	321	371	260
4	406	466	320
5	508	568	330
6	608	678	420
7	708	778	500
8	808	888	520
10	1010	1100	600

Tipo tubular

Modelo	D	D3	L
2.2	226	276	260
2.5	256	306	260
3	306	356	260
3.2	321	371	260
4	406	466	320
5	508	568	330
6	608	678	420
7	708	778	500
8	808	888	520
10	1010	1100	600

Características

Los ventiladores de flujo axial industriales DZ utilizan una velocidad de giro baja y coeficientes de presión alta, así como también hélices amplias y una larga longitud de cuerda.
Los ventiladores de flujo axial son altamente eficientes con un bajo nivel de ruido.
Pueden satisfacer los requerimientos de capacidad del túnel y presión de aire por debajo de las condiciones de una velocidad de giro relativamente baja.
