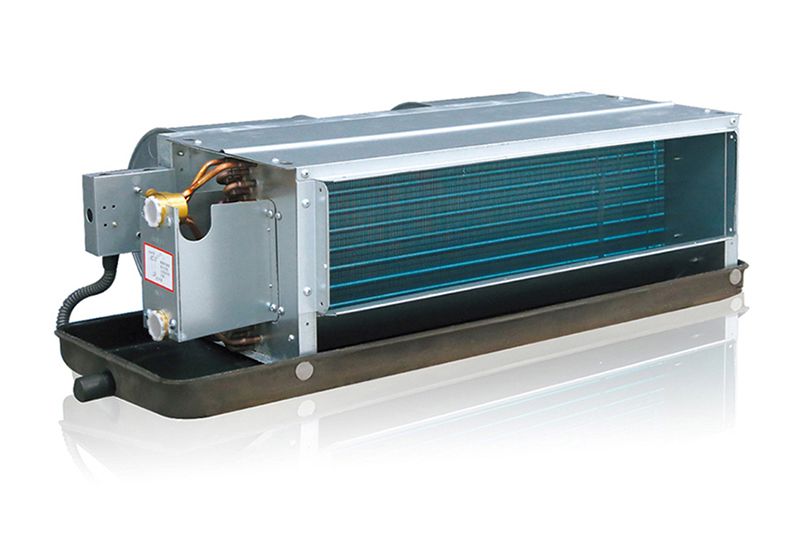

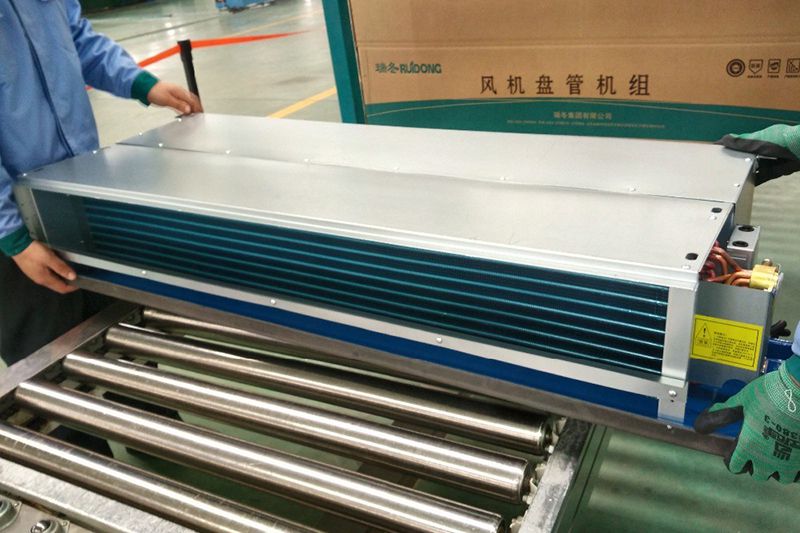

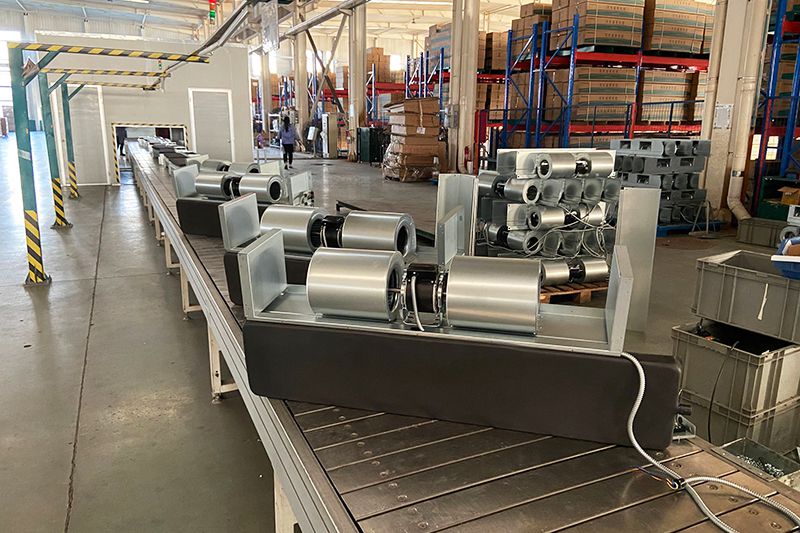

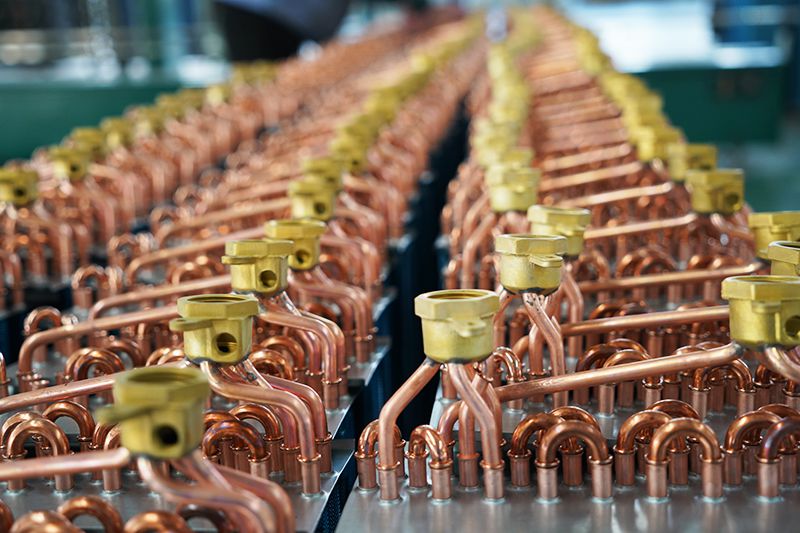

Ventiloconvector oculto

Aplicación

Los ventiloconvectores ocultos se utilizan mucho en hoteles, restaurantes, fábricas, hospitales, centros comerciales y más. Utiliza placa de acero como material.

Parámetros del ventiloconvector oculto
Ventiloconvector oculto de 2 tubos and 3 filas
Modelos 34 51 68 85 102 136 170 204 238
Flujo de aire nominal (m3/h) Rango alto 340 510 680 850 1020 1360 1700 2040 2380
Rango medio 265 405 535 680 790 1060 1360 1595 1904
Rango bajo 195 305 405 510 585 790 1020 1180 1428
Capacidad de refrigeración (kW) Rango alto 2.3 3.2 4.25 5 5.9 8.1 9.8 11.05 13
Rango medio 2.05 2.85 3.78 4.45 5.25 7.21 8.72 9.83 11.57
Rango bajo 1.89 2.62 3.49 4.1 4.84 6.64 8.04 9.06 10.66
Capacidad de calefacción (kW) Rango alto 3.6 5.1 6.45 7.87 9.3 12.5 15.2 17.2 20.5
Rango medio 3.17 4.49 5.68 6.93 8.18 11 13.38 15.14 18.04
Rango bajo 2.81 3.98 5.03 6.14 7.25 9.75 11.86 13.42 15.99
Capacidad de entrada (W) 12Pa 32 46 56 75 94 134 150 180 225
30Pa 40 52 72 87 102 155 172 210 240
50Pa 46 63 84 98 112 174 195 236 290
Ruido (dB(A)) 12Pa 36 38 41 43 45 46 47 50 51
30Pa 40 41 44 46 47 48 49 51 53
50Pa 42 44 46 47 49 50 51 53 54
Flujo de agua m3/h 0.46 0.61 0.8 1 1.2 1.5 1.8 2 2.3
Resistencia al agua Kpa 25 26 30 30 32 35 38 40 50

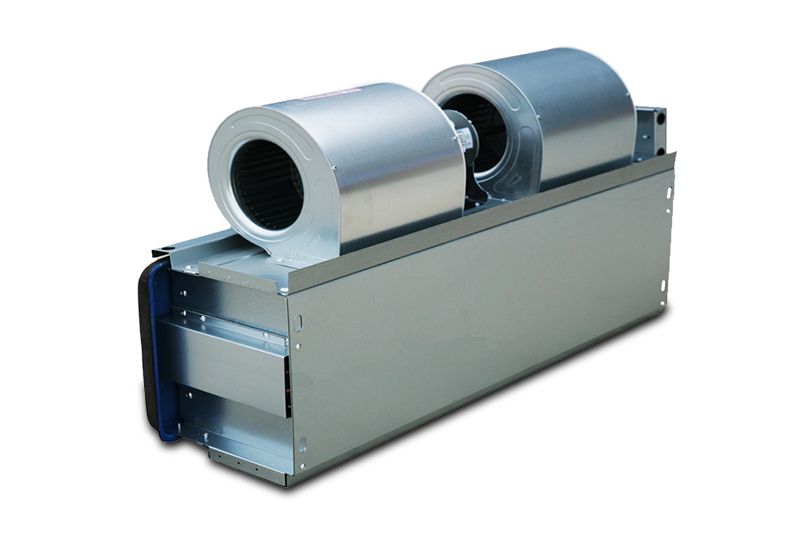

Tipo de ventilador de escape Ventilador centrífugo hacia delante de múltiples hélices
Tipo de motor Motor capacitor de 3 velocidades
Bobina Cantidad de filas 3
Presión de trabajo 1.6MPa
Dimensión del tubo de unión Agua del flujo de entrada y de salida Estriado interno de 3/4"
Agua de condensación Estriado externo de 3/4"
Accesorios opcionales Controlador de la temperatura, válvula de 2 / 3-vías, capucha de aire de retorno
Ventiloconvector oculto de 2 tubos y 4 filas
Modelos 34 51 68 85 102 136 170 204 238
Flujo de aire nominal (m³/h) Rango alto 340 510 680 850 1020 1360 1700 2040 2380
Rango medio 265 405 535 680 790 1060 1360 1595 1904
Rango bajo 195 305 405 510 585 790 1020 1180 1428
Capacidad de refrigeración (kW) Rango alto 3.29 4.57 6.07 7.14 8.43 11.57 14 15.79 18.57
Rango medio 2.92 4.07 5.4 6.36 7.5 10.3 12.46 14.05 16.53
Rango bajo 2.69 3.75 4.98 5.86 6.91 9.49 11.48 12.94 15.23
Capacidad de calefacción (kW) Rango alto 5.14 7.29 9.21 11.24 13.29 17.86 21.71 24.57 29.29
Rango medio 4.58 6.48 8.2 10.01 11.82 15.89 19.33 21.87 26.06
Rango bajo 4.22 5.97 7.56 9.22 10.89 14.64 17.8 20.15 24.01
Capacidad de entrada (W) 12Pa 32 46 56 75 94 134 150 180 225
30Pa 40 52 72 87 102 155 172 210 240
50Pa 46 63 84 98 112 174 195 236 290
Ruido (dB(A)) 12Pa 36 38 41 43 45 46 47 50 51
30Pa 40 41 44 46 47 48 49 51 53
50Pa 42 44 46 47 49 50 51 53 54
Flujo de agua m³/h 0.46 0.61 0.8 1 1.2 1.5 1.8 2 2.3
Resistencia al agua kPa 25 26 30 30 32 35 38 40 50
Tipo de ventilador de escape Ventilador centrífugo hacia delante de múltiples hélices
Tipo de motor Motor capacitor de 3 velocidades
Tubo de la bobina Cantidad de filas 4
Presión de trabajo 1.6Mpa
Tipo de filtro Aluminio/Nylon
Dimensión del tubo de unión Agua del flujo de entrada y de salida Estriado interno de 3/4"
Agua de condensación Estriado externo de 3/4"
Accesorios opcionales Controlador de la temperatura, válvula de 2 / 3-vías, capucha de aire de retorno
Ventiloconvector oculto de 4 tubos y 3+1 filas
Modelos 34 51 68 85 102 136 170 204 238
Flujo de aire nominal (m3/h) Rango alto 340 510 680 850 1020 1360 1700 2040 2380
Rango medio 265 405 535 680 790 1060 1360 1595 1904
Rango bajo 195 305 405 510 585 790 1020 1180 1428
Capacidad de refrigeración (kW) Rango alto 2.2 2.9 3.95 4.75 5.5 7.9 9.31 10.61 12.61
Rango medio 1.96 2.58 3.52 4.23 4.9 7.03 8.29 9.44 11.22
Rango bajo 1.8 2.38 3.24 3.9 4.51 6.48 7.64 8.7 10.34
Capacidad de calefacción (kW) Rango alto 1.9 2.74 3.3 4.15 4.9 6.4 7.91 9.23 10.59
Rango medio 1.67 2.41 2.9 3.65 4.31 5.63 7.05 8.21 9.42
Rango bajo 1.48 2.14 2.57 3.24 3.82 4.99 6.49 7.57 8.69
Capacidad e entrada (W) 12Pa 32 46 56 75 94 134 150 180 225
30Pa 40 52 72 87 102 155 172 210 240
50Pa 46 63 84 98 112 174 195 236 290
Ruido (dB(A)) 12Pa 36 38 41 43 45 46 47 50 51
30Pa 40 42 44 46 47 48 49 51 53
50Pa 42 44 46 47 49 50 51 53 54
Flujo de agua Refrigeración 0.42 0.56 0.75 0.91 1.07 1.43 1.6 1.8 2.2
(m3/h) Calefacción 0.23 0.28 0.17 0.41 0.5 0.6 0.7 0.8 0.9
Resistencia al agua Refrigeración 26 26 30 30 32 35 38 40 50
(Kpa) Calefacción 9 11 14 17 20 23 25 26 28
Tipo de ventilador Ventilador centrífugo hacia delante de múltiples hélices
Tipo de motor Motor capacitor de 3 velocidades
Tubo de la bobina Cantidad de filas 3+1
Presión de trabajo 1.6MPa
Dimensión del tubo de unión Agua del flujo de entrada y de salida Estriado interno de 3/4"
Agua de condensación Estriado externo de 3/4"
Accesorios opcionales Controlador de la temperatura, válvula de 2 / 3-vías, capucha de aire de retorno
Ventiloconvector oculto de 4 tubos y 2+2 filas
Modelos 34 51 68 85 102 136 170 204 238
Flujo del aire nominal (m3/h) Rango alto 340 510 680 850 1020 1360 1700 2040 2380
Rango medio 265 405 535 680 790 1060 1360 1595 1904
Rango bajo 195 305 405 510 585 790 1020 1180 1428
Capacidad de refrigeración (kW) Rango alto 1.9 2.71 3.54 4.35 5.4 6.85 7.65 9.18 10.71
Rango medio 1.69 2.42 3.15 3.87 4.81 6.09 6.81 8.17 9.53
Rango bajo 1.56 2.22 2.9 3.56 4.43 5.61 6.06 7.27 8.48
Capacidad de calefacción (kW) Rango alto 3.1 4.23 5.65 6.66 8.4 10.61 11.86 14.23 16.6
Rango medio 2.73 3.73 4.98 5.87 7.39 9.34 10.56 12.66 14.77
Rango bajo 2.42 3.3 4.41 5.2 6.55 8.28 9.39 11.27 13.14
Capacidad de entrada (W) 12Pa 32 46 56 75 94 134 150 180 225
30Pa 40 52 72 87 102 155 172 210 240
50Pa 46 63 84 98 112 174 195 236 290
Ruido (dB(A)) 12Pa 36 38 41 43 45 46 47 50 51
30Pa 40 42 44 46 47 48 49 51 53
50Pa 42 44 46 47 49 50 51 53 54
Flujo de agua Refrigeración 0.33 0.47 0.61 0.75 0.93 1.18 1.32 1.58 1.84
(m3/h) Calefacción 0.33 0.47 0.61 0.75 0.93 1.18 1.32 1.58 1.84
Resistencia al agua Refrigeración 20 26 28 30 34 35 37 42 48
(Kpa) Calefacción 20 26 28 30 34 38 37 42 48
Tipo de ventilador de escape Ventilador centrífugo hacia delante de múltiples hélices
Tipo de motor Motor capacitor de 3 velocidades
Tubo de la bobina Cantidad de filas 2+2
Presión de trabajo 1.6MPa
Dimensión del tubo de unión Agua del flujo de entrada y de salida Estriado interno de 3/4"
Agua de condensación Estriado externo de 3/4"
Accesorios opcionales Controlador de la temperatura, válvula de 2 / 3-vías, capucha de aire de retorno

Notas:
1. Los datos en las tablas de arriba son todos para casos de flujo de aire de rango alto con la sobrepresión respectiva.
2. La capacidad de refrigeración se refiere a la válvula con el agua de entrada refrigerante a una temperatura de 7℃, diferencia de temperatura entre la entrada y la salida de 5℃, y temperatura de la entrada de aire a DB=27℃, WB=19.5℃.
La capacidad de calefacción se refiere a la válvula con el agua de entrada calefaccionada a una temperatura de 60℃, diferencia de temperatura entre la entrada y la salida de 5℃, temperatura de la entrada de aire a DB=21℃, y el mismo flujo de agua que en el caso refrigerante.
3. Los valores de ruido se obtienen dentro de la cámara anecoica a una distancia de 1.5m en el frente y el inferior de la máquina.
4. La potencia estándar es de 50Hz. La potencia de 60Hz es opcional. Por favor al momento de realizar su pedido infórmenos cuál necesita.
5. La estructura de caja estándar está conectada al tubo izquierdo. La conexión por el tubo derecho es opcional. Por favor, infórmenos al hacer el pedido si es necesario.
